汽标平台标准档案编号：BJT-QC-Q-120-A530
已被 Q 120-2012 替代
替代新版：Q 120-2012→
Q 120-1999

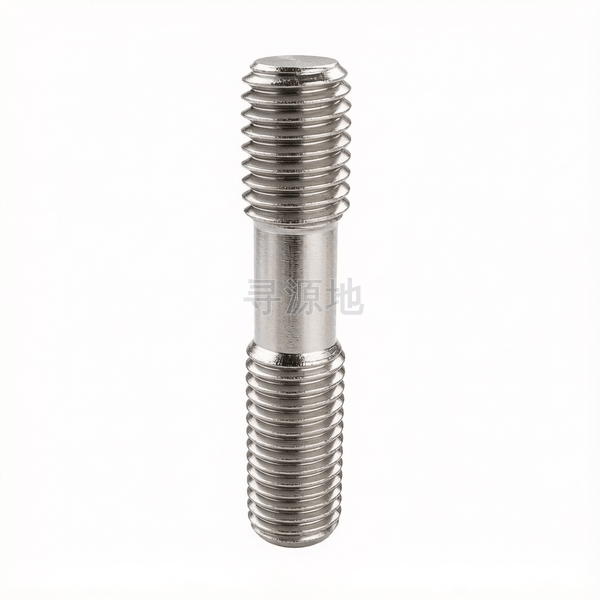

双头螺栓 b1=1.25d
Double end studs
本标准已废止，现行替代版本为：Q 120-2012
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
| b1 | max | 6.6 | 8.75 | 10.75 | 12.9 | 15.9 | 18.9 | 21.05 | 23.05 | 26.05 | 29.05 | 31.05 |
| b1 | min | 5.4 | 7.25 | 9.25 | 11.1 | 14.1 | 17.1 | 18.95 | 20.95 | 23.95 | 26.95 | 28.95 |
| ds | max | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| ds | min | 4.7 | 5.7 | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 |
Q 120-1999 国家标准规范技术条件与参数矩阵
| 材料 | 钢 | ||
螺纹 | 公差 |
|
|
标准 | |||
预涂胶 | 等级 |
| |
标准 |
| ||
机械性能 | 等级 |
| |
标准 | |||
公差 | 产品等级 |
| |
标准 | |||
表面处理 | 种类 |
|
|
标准 |
| ||
表面缺陷 | |||
验收及包装 | |||
| 注：当可能容纳规定镀层时，允许镀前采用6g。 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
