汽标平台标准档案编号：BJT-QC-Q-120-D5A7
现行有效
Q 120-2012

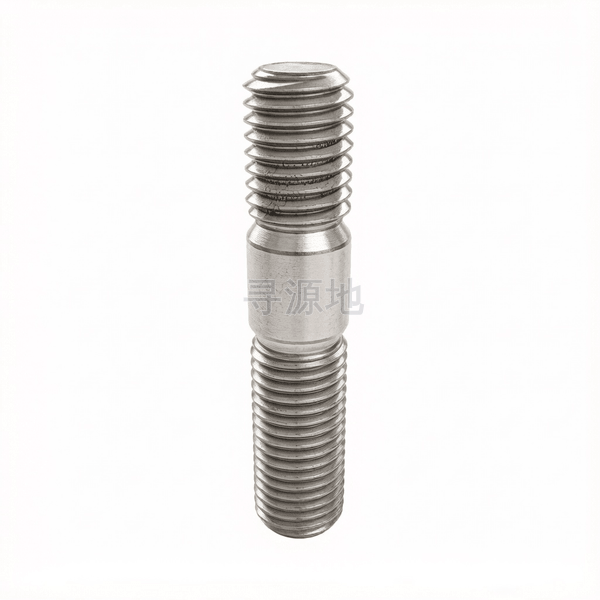

双头螺柱 b1=1.25d
Double end studs
| 国标 GB | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|
| GB/T 901 | DIN 975 | ASME B18.31 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
| b1 | max | 6.6 | 8.75 | 10.75 | 12.9 | 15.9 | 18.9 | 21.05 | 23.05 | 26.05 | 29.05 | 31.05 |
| b1 | min | 5.4 | 7.25 | 9.25 | 11.1 | 14.1 | 17.1 | 18.95 | 20.95 | 23.95 | 26.95 | 28.95 |
| ds | max | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| ds | min | 4.7 | 5.7 | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 |
Q 120-2012 国家标准规范技术条件与参数矩阵
| 材料 | ||||
选用代号 |
|
|
| |
|
|
| ||
性能等级 | .级 |
|
|
|
|
|
| ||
|
|
| ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械/管道
核心连接场景：管道法兰连接、气缸盖固定、厚连接件单侧装配
主要功能用途：两端螺纹分别连接两个零件，用于一端无法穿螺栓的盲孔或厚连接件场景
典型应用节点：
石化高压管路厚法兰通穿对夹固定、大型柴油机气缸盖盲孔固定、建筑暖通管道吊装
生产制造工艺与质量控制
产品等级（精度）：B级 / A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; 10.9; B7/2H (美标高压级); 35CrMoA; 304/316
对应国际/德标：GB/T 901; DIN 975; DIN 976; DIN 938~939; ASME B18.31
推荐表面防腐：本色浸防锈油;氧化发黑;镀锌钝化;热浸镀锌;特氟龙涂层
全流程工序步骤：
优质圆钢/合金盘圆矫直 → 精密定尺无屑切断机切断 → 两端数控专用机倒角 → 双向两轴液压滚丝机精密滚丝 → 中频或网带炉调质热处理 → 表面发黑/热镀锌/特氟龙涂层 → 超声波无损探伤抽检 → 木箱防弯装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
