JIS B1170-1-1994

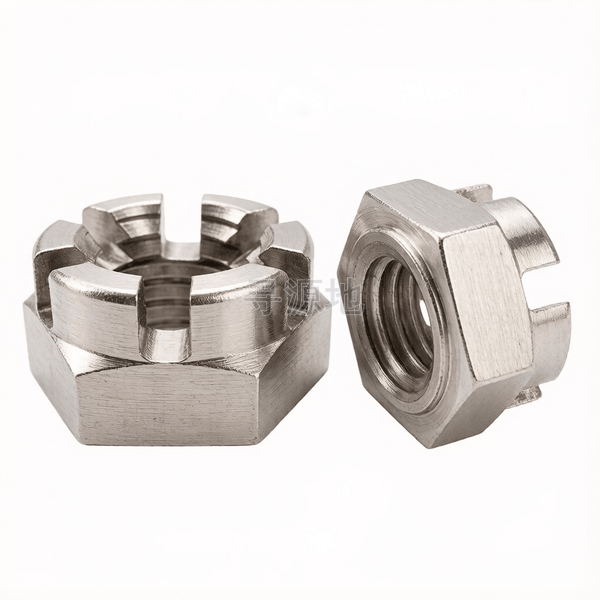

4型六角开槽皇冠薄螺母-垫圈面表1

Type 4 medium hexagon slotted thin nuts-washer faced-Table 1

本标准已废止，现行替代版本为：JIS B1170-1-2011

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	日标 JIS
GB/T 6172.1	ISO 4035	DIN 439	ASME B18.2.2	JIS B1170-1-1994

螺纹尺寸 d		M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52	M56	M60	M64	M68	M72	M76	M80	M85	M90	M95	M100
P	螺距	—	—	—	—	—	—	—	—	—	—	—	—	4.5	5	5	5.5	5.5	6	6	6	6	6	6	6	6	6
s	对边宽度最大值	22	24	27	30	32	36	41	46	50	55	60	65	70	75	80	85	90	95	100	105	110	115	120	130	135	145
s	对边宽度最小值	21.2	23.2	26.2	29.2	31	35	40	45	49	53.8	58.8	63.8	68.8	73.8	78.8	83.6	88.6	93.6	98.6	103.6	108.6	113.6	118.6	128.6	133.4	143.4
e	对角宽最小值	25.4	27.7	31.2	34.6	37	41.6	47.3	53.1	57.7	63.5	69.3	75	80.8	86.5	92.4	98.1	104	110	115	121	127	133	139	150	156	167
k	头部厚度最大值	11	13	13	13	13	14	16	18	20	21	23	25	27	29	31	34	36	38	40	42	46	48	50	54	57	60
k	头部厚度最小值	10.3	12.3	12.3	12.3	12.3	13.3	15.3	17.3	19.16	20.16	22.16	24.16	26.16	28.16	30	33	35	37	39	41	45	47	49	52.8	55.8	58.8
d1	参数值	19	22	25	28	30	34	38	42	46	50	55	58	62	65	70	75	80	85	90	95	100	105	110	120	125	135
n	max	3.9	4.9	4.9	4.9	5.9	5.9	5.9	7.5	7.5	7.5	7.5	9.5	9.5	9.5	9.5	9.5	11.5	11.5	11.5	11.5	11.5	11.5	14.5	14.5	14.5	14.5
n	min	3.5	4.5	4.5	4.5	5.5	5.5	5.5	7	7	7	7	9	9	9	9	9	11	11	11	11	11	11	14	14	14	14
w	max	7	8	8	8	8	9	10	11	13	14	15	16	18	20	21	23	23	25	27	28	32	34	34	38	41	44
w	min	6.42	7.42	7.42	7.42	7.42	8.42	9.42	10.3	12.3	13.3	14.3	15.3	17.3	19.16	20.16	22.16	22.16	24.16	26.16	27.16	31	33	33	37	40	43
