JIS B1170-1-2011

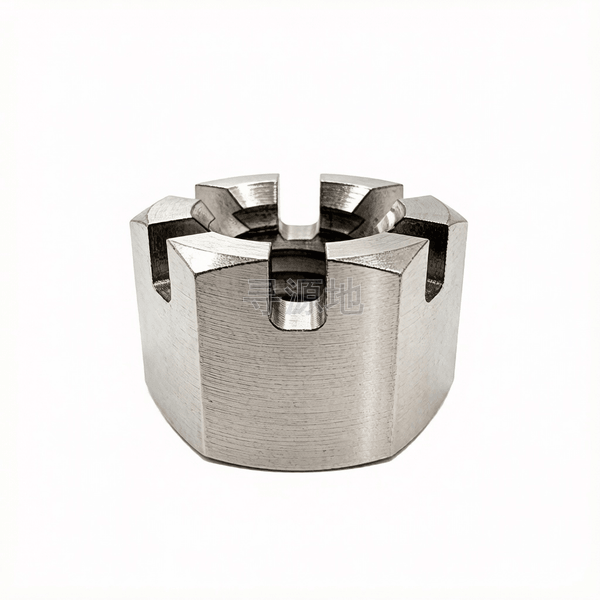

1型精制六角开槽螺母表1

Type 1 fine hexagon slotted nuts-Table 1

国标 GB	国际 ISO	德标 DIN	日标 JIS
GB/T 6178	ISO 7035	DIN 935	JIS B1170-1-2011

螺纹尺寸 d		M4	M4.5	M5	M6	M7	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M39
P	螺距	0.7	0.75	0.8	1	1	—	—	—	—	—	—	—	—	—	—	—	—	—	—
s	对边宽度最大值	7	8	8	10	11	13	17	19	22	24	27	30	32	36	41	46	50	55	60
s	对边宽度最小值	6.8	7.8	7.8	9.8	10.75	12.75	16.75	18.65	21.65	23.65	26.65	29.65	31.6	35.6	40.6	45.6	49.6	54.55	59.55
e	对角宽最小值	8.1	9.2	9.2	11.5	12.7	15	19.6	21.9	25.4	27.7	31.2	34.6	37	41.6	47.3	53.1	57.7	63.5	69.3
k	头部厚度最大值	5	6	6	7.5	8	9.5	12	15	16	19	21	22	26	27	30	33	35	38	40
k	头部厚度最小值	4.7	5.7	5.7	7.14	7.64	9.14	11.57	14.57	15.57	18.48	20.48	21.48	25.48	26.48	29.48	32.38	34.38	37.38	39.38
n	max	1.45	1.45	1.65	2.25	2.25	2.75	3.05	3.8	3.8	4.8	4.8	4.8	5.8	5.8	5.8	7.4	7.4	7.4	7.4
n	min	1.2	1.2	1.4	2	2	2.5	2.8	3.5	3.5	4.5	4.5	4.5	5.5	5.5	5.5	7	7	7	7
w	max	3.2	4	4	5	5.5	6.5	8	10	11	13	15	16	18	19	22	24	26	29	31
w	min	2.9	3.7	3.7	4.7	5.2	6.14	7.64	9.64	10.57	12.57	14.57	15.57	17.57	18.48	21.48	23.48	25.48	28.48	30.38

该标准（JIS B1170-1-2011）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 / B级

推荐性能等级8级; 10级

表面处理规范发黑;电镀蓝白锌;热浸镀锌;达克罗

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：83

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

配合螺栓穿孔插入开口销进行刚性防松，重型卡车轮毂轴承、起重吊钩回转轴锁死

产品等级（精度）：A级 / B级

常用材料与性能等级：8级; 10级

对应国际/德标：GB/T 6178; DIN 935; ISO 7035

推荐表面防腐：发黑;电镀蓝白锌;热浸镀锌;达克罗

全流程工序步骤：

盘条拔丝 → 冷镦下料成型螺母坯 → 冲孔 → 高精铣槽机铣开槽口 → 内螺纹攻丝 → 调质热处理 → 表面防腐处理 → 清洗包装

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
