JIS B1170-1-2001

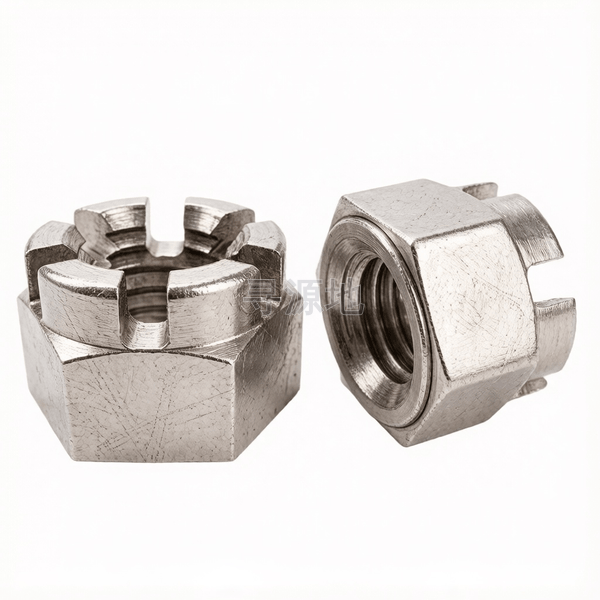

4型精制六角开槽皇冠螺母-垫圈面表1

Type 4 fine hexagon slotted nuts-washer faced-Table 1

本标准已废止，现行替代版本为：JIS B1170-1-2011

国标 GB	国际 ISO	德标 DIN	日标 JIS
GB/T 6178	ISO 7035	DIN 935	JIS B1170-1-2001

螺纹尺寸 d		M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52	M56	M60	M64	M68	M72	M76	M80	M85	M90	M95	M100
P	螺距	—	—	—	—	—	—	—	—	—	—	—	—	—	4.5	5	5	5.5	5.5	6	6	6	6	6	6	6	6	6
s	对边宽度最大值	19	22	24	27	30	32	36	41	46	50	55	60	65	70	75	80	85	90	95	100	105	110	115	120	130	135	145
s	对边宽度最小值	18.65	21.65	23.65	26.65	29.65	31.6	35.6	40.6	45.6	49.6	54.55	59.55	64.55	69.55	74.55	79.55	84.45	89.45	94.45	99.45	104.45	109.45	114.45	119.45	129.35	134.35	144.35
e	对角宽最小值	21.9	25.4	27.7	31.2	34.6	37	41.6	47.3	53.1	57.7	63.5	69.3	75	80.8	86.5	92.4	98.1	104	110	115	121	127	133	139	150	156	167
k	头部厚度最大值	15	16	19	21	22	26	27	30	33	35	38	40	46	48	50	54	57	63	66	69	73	76	79	88	92	96	100
k	头部厚度最小值	14.57	15.57	18.48	20.48	21.48	25.48	26.48	29.48	32.38	34.38	37.38	39.38	45.38	47.38	49.38	53.26	56.26	62.26	65.26	68.26	72.26	75.26	78.26	87.13	91.13	95.13	99.13
d1	参数值	17	19	22	25	28	30	34	38	42	46	50	55	58	62	65	70	75	80	85	90	95	100	105	110	120	125	135
n	max	3.8	3.8	4.8	4.8	4.8	5.8	5.8	5.8	7.4	7.4	7.4	7.4	9.4	9.4	9.4	9.4	9.4	11.4	11.4	11.4	11.4	11.4	11.4	14.4	14.4	14.4	14.4
n	min	3.5	3.5	4.5	4.5	4.5	5.5	5.5	5.5	7	7	7	7	9	9	9	9	9	11	11	11	11	11	11	14	14	14	14
w	max	10	11	13	15	16	18	19	22	24	26	29	31	34	36	38	42	45	48	51	54	58	61	64	68	72	76	80
w	min	9.57	10.57	12.57	14.57	15.57	17.57	18.48	21.48	23.48	25.48	28.48	30.38	33.38	35.38	37.38	41.38	44.38	47.38	50.26	53.26	57.26	60.26	63.26	67.26	71.26	75.26	79.26

该标准（JIS B1170-1-2001）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 / B级

推荐性能等级8级; 10级

表面处理规范发黑;电镀蓝白锌;热浸镀锌;达克罗

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：83

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

配合螺栓穿孔插入开口销进行刚性防松，重型卡车轮毂轴承、起重吊钩回转轴锁死

产品等级（精度）：A级 / B级

常用材料与性能等级：8级; 10级

对应国际/德标：GB/T 6178; DIN 935; ISO 7035

推荐表面防腐：发黑;电镀蓝白锌;热浸镀锌;达克罗
