DIN 8140-1-1999

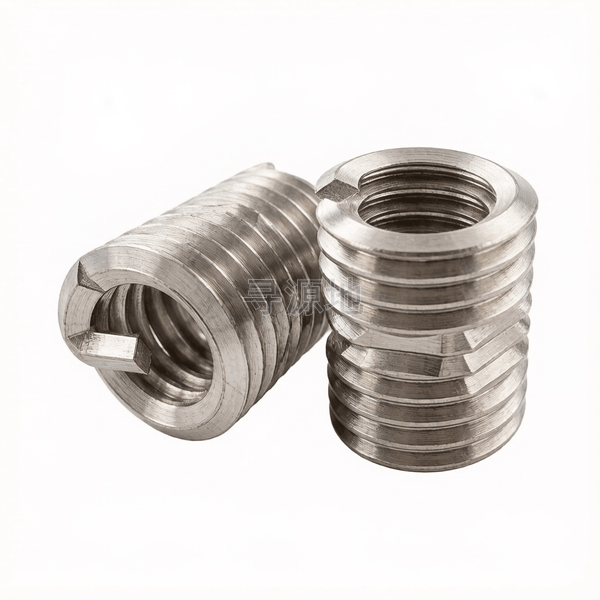

B型锁紧型钢丝螺套(M2.5～M24，L=2d)
Type B wire thread inserts for ISO metric screw threads(M2.5～M24，L=2d)
本标准已废止，现行替代版本为：DIN 8140-1-2022
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 24425 | ISO 3530 | DIN 8140-1-1999 |
螺纹尺寸 d | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
| l | 公称长度 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 28 | 32 | 36 | 40 | 44 | 48 |
| d1 | max | 3.5 | 4 | 4.75 | 5.35 | 6.6 | 7.85 | 8.9 | 10.1 | 12.5 | 14.8 | 17.2 | 19.4 | 22 | 24.2 | 26.8 | 29.1 |
| d1 | min | 3.3 | 3.8 | 4.55 | 5.15 | 6.35 | 7.6 | 8.65 | 9.85 | 12.1 | 14.4 | 16.8 | 19 | 21.5 | 23.7 | 26.3 | 28.6 |
| Number | of turns max | 8.1 | 8.7 | 8.7 | 8.4 | 9.7 | 9.6 | 11.1 | 10.6 | 11.2 | 11.7 | 12 | 13.8 | 12.3 | 13.7 | 15 | 14 |
| Number | of turns min | 7.85 | 8.45 | 8.45 | 8.15 | 9.45 | 9.35 | 10.85 | 10.35 | 10.95 | 11.45 | 11.75 | 13.55 | 12.05 | 13.45 | 14.75 | 13.75 |
该标准（DIN 8140-1-1999）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级精密级 (配合内螺纹精度4H/5H)
推荐性能等级304冷作硬化奥氏体不锈钢 (抗拉≥1400MPa); 黄铜
表面处理规范本色超声波脱脂钝化;着色涂层(红/绿);二硫化钼干膜润滑
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
铝合金/镁合金箱体低强度基体螺纹孔强化、航空铸件螺纹耐磨防滑牙、损坏内螺纹修复翻新
生产制造工艺与质量控制
产品等级（精度）：精密级 (配合内螺纹精度4H/5H)
常用材料与性能等级：304冷作硬化奥氏体不锈钢 (抗拉≥1400MPa); 黄铜
对应国际/德标：DIN 8140; ISO 3530; GB/T 24425
推荐表面防腐：本色超声波脱脂钝化;着色涂层(红/绿);二硫化钼干膜润滑
全流程工序步骤：
优质奥氏体不锈钢圆丝 → 精密冷轧拉拔成菱形截面线材 → 数控专用绕簧机高精卷制 → 冲压成型安装驱动柄及折断切口槽 → 超声波脱脂除油 → 硝酸钝化处理 → 喷涂二硫化钼干膜润滑剂 → 旋规通止检验 → 分装入库
