DIN 8140-1-2022

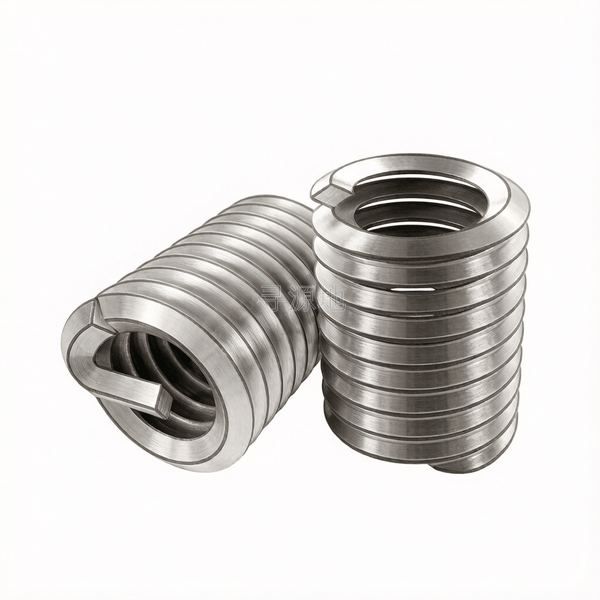

A型带槽钢丝螺套(L=1d)
Type A threaded insert with notch(L=1d)
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 24425 | ISO 3530 | DIN 8140-1-2022 |
螺纹尺寸 d | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | M64 | M68 | M72 | M80 | M85 | M90 | M100 | M110 | M120 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 | 5.5 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| l | 公称长度 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 | 56 | 64 | 68 | 72 | 80 | 85 | 90 | 100 | 110 | 120 |
| d1 | max | 2.7 | 3.5 | 4 | 4.75 | 5.35 | 6.6 | 7.85 | 8.9 | 10.1 | 12.5 | 14.8 | 17.2 | 19.4 | 22 | 24.2 | 26.8 | 29.1 | 32.7 | 35.7 | 38.8 | 42.6 | 45.6 | 49.5 | 53 | 56.1 | 59.7 | 65.8 | 74.5 | 78.8 | 83.1 | 91.7 | 96 | 101 | 112 | 123 | 134 |
| d1 | min | 2.5 | 3.3 | 3.8 | 4.55 | 5.15 | 6.35 | 7.6 | 8.65 | 9.85 | 12.1 | 14.4 | 16.8 | 19 | 21.5 | 23.7 | 26.3 | 28.6 | 32.2 | 35.2 | 38.3 | 42.1 | 45.1 | 48.5 | 52 | 55.1 | 58.7 | 64.8 | 73.5 | 77.8 | 82.1 | 90.7 | 95 | 100 | 111.5 | 122 | 133 |
| Number | of turns max | 2.9 | 3.5 | 3.9 | 3.7 | 3.7 | 4.3 | 4.2 | 5.3 | 4.7 | 5 | 5.2 | 5.6 | 6.5 | 5.6 | 6.2 | 6.9 | 6.2 | 7.1 | 7 | 7.8 | 7 | 7.7 | 7.3 | 8.2 | 7.9 | 8.9 | 8.8 | 8.9 | 9.5 | 10.2 | 11.4 | 12.2 | 13.1 | 14.5 | 16.1 | 17.9 |
| Number | of turns min | 2.65 | 3.25 | 3.65 | 3.45 | 3.45 | 4.05 | 3.95 | 5.05 | 4.45 | 4.75 | 4.95 | 5.35 | 6.25 | 5.35 | 5.95 | 6.65 | 5.95 | 6.85 | 6.75 | 7.55 | 6.75 | 7.45 | 7.05 | 7.95 | 7.65 | 8.65 | 8.55 | 8.65 | 9.25 | 9.95 | 11.15 | 11.95 | 12.85 | 14.25 | 15.85 | 17.65 |
该标准（DIN 8140-1-2022）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级精密级 (配合内螺纹精度4H/5H)
推荐性能等级304冷作硬化奥氏体不锈钢 (抗拉≥1400MPa); 黄铜
表面处理规范本色超声波脱脂钝化;着色涂层(红/绿);二硫化钼干膜润滑
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
铝合金/镁合金箱体低强度基体螺纹孔强化、航空铸件螺纹耐磨防滑牙、损坏内螺纹修复翻新
生产制造工艺与质量控制
产品等级（精度）：精密级 (配合内螺纹精度4H/5H)
常用材料与性能等级：304冷作硬化奥氏体不锈钢 (抗拉≥1400MPa); 黄铜
对应国际/德标：DIN 8140; ISO 3530; GB/T 24425
推荐表面防腐：本色超声波脱脂钝化;着色涂层(红/绿);二硫化钼干膜润滑
全流程工序步骤：
优质奥氏体不锈钢圆丝 → 精密冷轧拉拔成菱形截面线材 → 数控专用绕簧机高精卷制 → 冲压成型安装驱动柄及折断切口槽 → 超声波脱脂除油 → 硝酸钝化处理 → 喷涂二硫化钼干膜润滑剂 → 旋规通止检验 → 分装入库
