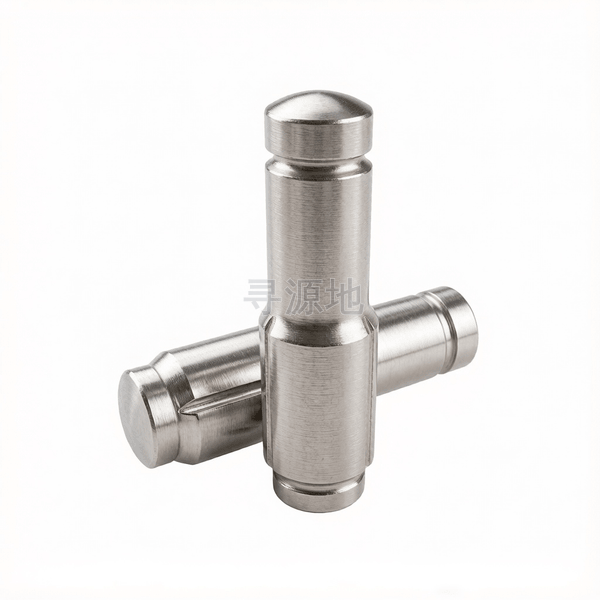

DIN 1469-1978

带棘轮的杠杆用垫圈带槽的槽形销(B型)

Grooved pins with slot for retaining washer according as spindle for lever with ratchet wheel

本标准已废止，现行替代版本为：DIN 1469-2012

国标 GB	国际 ISO	德标 DIN
GB/T 97.1	ISO 7089	DIN 1469-1978

螺纹尺寸 d		Φ2	Φ2.5	Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ20	Φ25
k	头部厚度	0.8	0.8	1	1.4	1.6	1.6	2	2.6	3	3	4	5	6
c	倒角高最大值	1.7	2	2	2.5	2.5	3	3	3.5	3.5	3.5	3.5	4	4
c	倒角高最小值	0.7	1	1	1.5	1.5	2	2	2.5	2.5	2.5	2.5	3	3
d	大径最大值	2	2.5	3	4	5	6	8	10	12	14	16	20	25
d	大径最小值	1.975	2.475	2.975	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	19.87	24.87
a	末端距最大值	0.46	0.56	0.67	0.67	0.77	0.77	0.97	1.21	1.31	1.41	1.61	1.86	2.11
a	末端距最小值	0.44	0.54	0.64	0.64	0.74	0.74	0.94	1.15	1.25	1.35	1.55	1.8	2.05
c1	参数值	0.25	0.3	0.4	0.5	0.6	0.8	1	1.2	1.6	1.6	2	2.5	3
d1	max	1.5	1.9	2.3	3.2	4	5	7	9	10	12	15	19	24
d1	min	1.44	1.84	2.24	3.125	3.925	4.925	6.91	8.91	9.91	11.89	14.89	18.87	23.87

该标准（DIN 1469-1978）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (d≤36mm); C级 (d>36mm)

推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：84

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大

产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)

常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

全流程工序步骤：

冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
