DIN 1469-2012

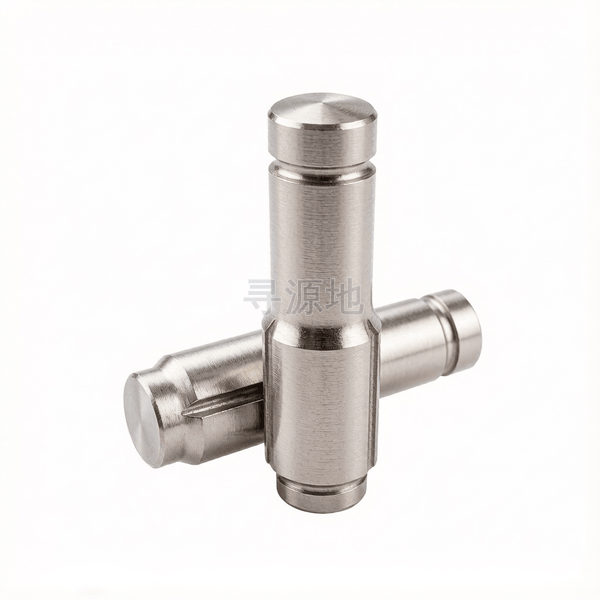

以碟形离合器为负载传递销的护环槽(A型)
Grooved pins with slot for retaining ring according as load transfer pin of a disc clutch
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 119 | ISO 2338 | DIN 1469-2012 |
螺纹尺寸 d | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ20 | Φ25 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| k | 头部厚度 | 1 | 1.4 | 1.6 | 1.6 | 2 | 2.6 | 3 | 3 | 4 | 5 | 6 |
| c | 倒角高 最大值 | 2 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 3.5 | 3.5 | 4 | 4 |
| c | 倒角高 最小值 | 1 | 1.5 | 1.5 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 |
| d | 大径 最大值 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 |
| d | 大径 最小值 | 2.975 | 3.925 | 4.925 | 5.925 | 7.91 | 9.91 | 11.89 | 13.89 | 15.89 | 19.87 | 24.87 |
| a | 末端距 最大值 | 0.64 | 0.64 | 0.84 | 0.94 | 1.04 | 1.24 | 1.24 | 1.24 | 1.24 | 1.44 | 1.44 |
| a | 末端距 最小值 | 0.5 | 0.5 | 0.7 | 0.8 | 0.9 | 1.1 | 1.1 | 1.1 | 1.1 | 1.3 | 1.3 |
| c1 | 参数值 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 1.6 | 2 | 2.5 | 3 |
| d1 | max | 2.8 | 3.8 | 4.8 | 5.7 | 7.6 | 9.6 | 11.5 | 13.4 | 15.2 | 19 | 23.9 |
| d1 | min | 2.74 | 3.725 | 4.725 | 5.625 | 7.51 | 9.51 | 11.39 | 13.29 | 15.09 | 18.87 | 23.77 |
该标准（DIN 1469-2012）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级精密加工级 (外圆公差 m6, h8, 1:50锥度)
推荐性能等级45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
表面处理规范表面发黑涂油;超声波脱脂微油;本色高精研磨
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
