Q 683-2012

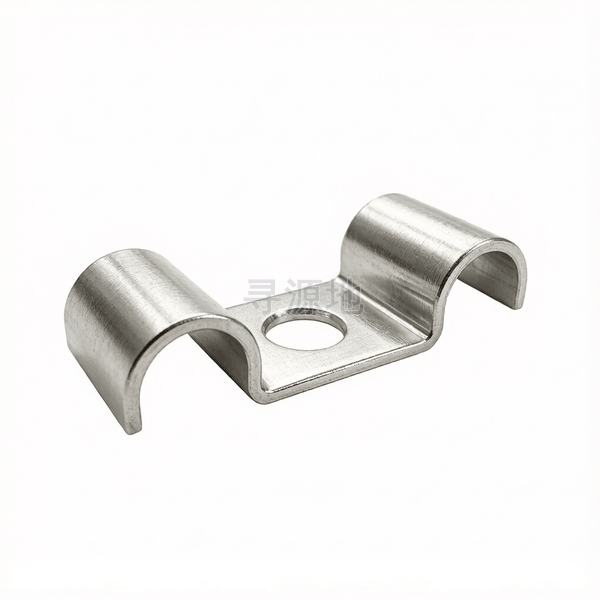

中间固定式小孔双管夹片

Intermediate fix small orifice double tube clamp piece

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 818	ISO 7045	DIN 7985	ASME B18.6.3

螺纹尺寸 d		Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ25	Φ28
h	高度/厚度	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	2	2
H	高度/厚度	4	5	7	9	10	12	14	16	18	23	33
l	公称长度	43	45	51	57	63	68	72	74	78	96	115
d0	参数值	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5
h1	参数值	1.5	1.5	1.5	1.5	2	2	3	3	4	4	4
L1	参数值	34	36	38	40	42	45	47	49	51	57	67

Q 683-2012 国家标准规范技术条件与参数矩阵


材料	牌号	08F、08	Q235F
材料	标准	GB/T 699	GB/T 700
表面处理	种类	镀锌钝化，Fe/Zn8	镀锌钝化，Fe/Zn8
表面处理	标准	QC/T 625	QC/T 625
表面涂覆		可根据功能要求，在经镀锌钝化处理的夹片的夹管部位增加聚乙烯、硫化橡胶涂层或硫化橡胶套，硫化橡胶应加入黑碳及稳定剂，颜色为黑色，厚度为0.8mm~1.5mm。	可根据功能要求，在经镀锌钝化处理的夹片的夹管部位增加聚乙烯、硫化橡胶涂层或硫化橡胶套，硫化橡胶应加入黑碳及稳定剂，颜色为黑色，厚度为0.8mm~1.5mm。
表面缺陷		不允许有变色、变形及变质；聚乙烯涂层或硫化橡胶涂层不允许有裂纹、毛刺、划伤、凹陷、气泡、波纹、杂质以及表面粗糙不平；聚乙烯涂层或硫化橡胶涂层厚度应均匀一致。	不允许有变色、变形及变质；聚乙烯涂层或硫化橡胶涂层不允许有裂纹、毛刺、划伤、凹陷、气泡、波纹、杂质以及表面粗糙不平；聚乙烯涂层或硫化橡胶涂层厚度应均匀一致。
验收及包装		按GB/T 90.1、GB/T 90.2，其中AQL=4.0。有特殊要求时，由供需双方协商。	按GB/T 90.1、GB/T 90.2，其中AQL=4.0。有特殊要求时，由供需双方协商。

应用热度指数：34

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

全流程工序步骤：

碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
