美军标平台标准档案编号：BJT-MS-MS-24626D-C25C
现行有效
MS 24626D-1996

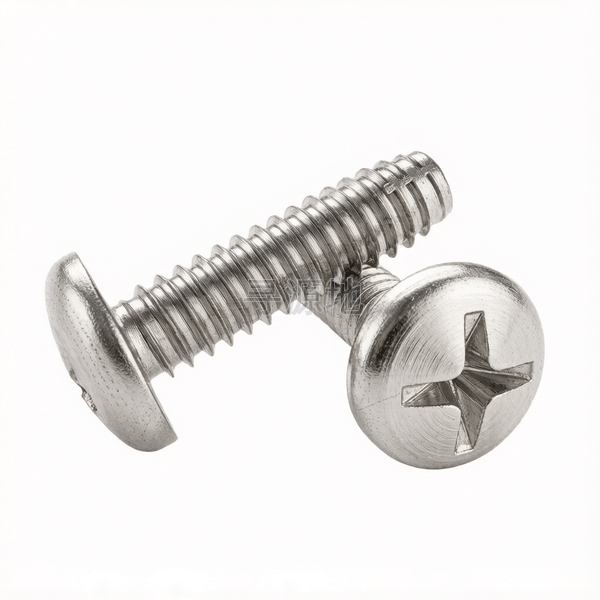

BF牙十字槽盘头割尾自攻螺钉
Type BF cross recessed pan head self tapping cutting screw
| 德标 DIN | 美标 ASME/ANSI |
|---|---|
| DIN 7516 | ASME B18.6.4 |
螺纹尺寸 d | #2 | #4 | #6 | #8 | #10 | 1/4 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 32 | 24 | 20 | 18 | 16 | 14 |
| k | 头部厚度 最大值 | 0.062 | 0.08 | 0.097 | 0.115 | 0.133 | 0.175 |
| k | 头部厚度 最小值 | 0.053 | 0.07 | 0.087 | 0.105 | 0.122 | 0.162 |
| dk | 头部外径 最大值 | 0.167 | 0.219 | 0.27 | 0.322 | 0.373 | 0.492 |
| dk | 头部外径 最小值 | 0.155 | 0.205 | 0.256 | 0.306 | 0.357 | 0.473 |
| t | max | 0.059 | 0.078 | 0.091 | 0.108 | 0.124 | 0.161 |
| d1 | max | 0.058 | 0.079 | 0.095 | 0.112 | 0.13 | 0.179 |
| d1 | min | 0.054 | 0.074 | 0.089 | 0.106 | 0.123 | 0.171 |
| M | max | 0.104 | 0.122 | 0.166 | 0.182 | 0.199 | 0.281 |
| M | min | 0.091 | 0.109 | 0.153 | 0.169 | 0.186 | 0.268 |
| No. | 参数值 | 1 | 1 | 2 | 2 | 2 | 3 |
该标准（MS 24626D-1996）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (切削自攻级)
推荐性能等级渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)
表面处理规范镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装
主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件
典型应用节点：
压铸铝合金外壳、厚壁工程塑料、较厚钣金机柜自攻切削紧固，防止滑牙与基体胀裂
生产制造工艺与质量控制
产品等级（精度）：A级 (切削自攻级)
常用材料与性能等级：渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)
对应国际/德标：ASME B18.6.4 (F/T/D/G/BF/BT牙); SAE J933; DIN 7516
推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌
全流程工序步骤：
1022A退火线材 → 酸洗轻拉 → 冷镦打头冲十字槽/梅花槽 → 夹尾模冲切排屑切削槽 → 高速搓丝 → 连续网带式渗碳淬火 → 清洗低温回火 → 表面电镀处理 → 恒温去氢退脆烘烤 → 试攻标准钢板破坏力矩检验 → 装盒包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
