美军标平台标准档案编号：BJT-MS-MS-21072G-0B93
现行有效
MS 21072G-1999

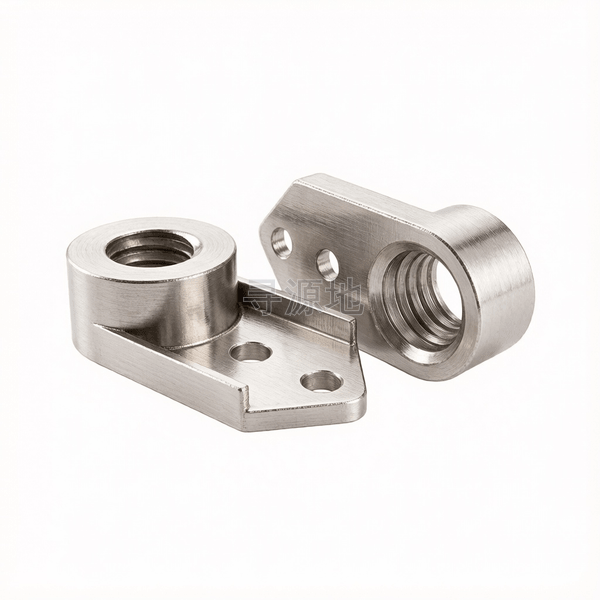

单耳托板无倒角带孔自锁螺母
Self-locking nuts,one lug
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | #2 | #3 | |
|---|---|---|---|
| P | 螺距 | 56 | 48 |
| h | max | 0.035 | 0.035 |
| k | 头部厚度 最大值 | 0.11 | 0.125 |
| dk | 头部外径 最大值 | 0.164 | 0.184 |
| dk | 头部外径 最小值 | 0.14 | 0.14 |
| L | max | 0.507 | 0.535 |
| d0 | max | 0.071 | 0.071 |
| d0 | min | 0.066 | 0.066 |
| d1 | max | 0.135 | 0.148 |
| d1 | min | 0.125 | 0.138 |
| L0 | max | 0.13 | 0.138 |
| L0 | min | 0.12 | 0.128 |
| L1 | min | 0.071 | 0.071 |
| L2 | max | 0.221 | 0.221 |
| L2 | min | 0.217 | 0.217 |
该标准（MS 21072G-1999）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
