MS 16285A-2005

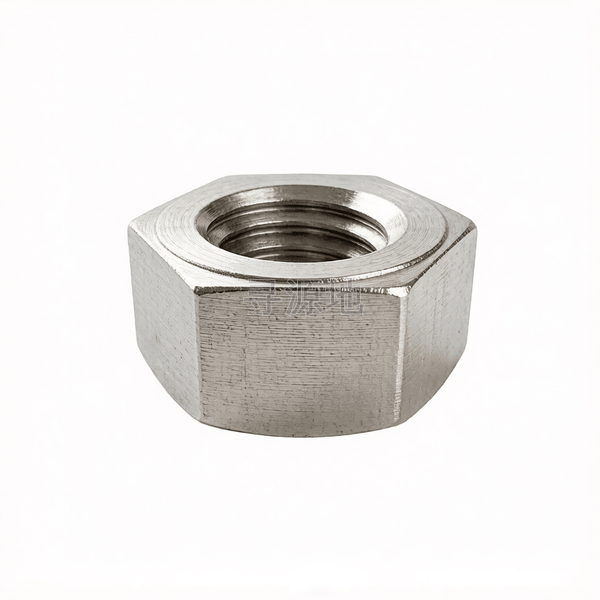

重型单倒角六角螺母

Heavy single chamfered hexagon nuts

国标 GB	美标 ASME/ANSI
GB/T 1229	ASME B18.2.2 Heavy Hex

螺纹尺寸 d		1	2	3	1/2	1/4	3/4	3/8	5/8	7/8	1-1/2	1-1/4	1-1/8	1-3/4	1-3/8	2-1/2	2-1/4	2-3/4	5/16	7/16	9/16
P	螺距	8	8	8	13	20	10	16	11	9	8	8	8	8	8	8	8	8	18	14	12
s	对边宽度最大值	1.625	3.125	4.625	0.875	0.5	1.25	0.6876	1.0625	1.4375	2.375	2	1.8125	2.75	2.1875	3.875	3.5	4.25	0.5625	0.75	0.9375
s	对边宽度最小值	1.575	3.025	4.475	0.85	0.488	1.212	0.669	1.031	1.394	2.3	1.938	1.756	2.662	2.119	3.75	3.338	4.112	0.546	0.728	0.909
e	max	1.876	3.608	5.34	1.01	0.577	1.443	0.794	1.227	1.66	2.742	2.309	2.093	3.175	2.526	4.474	4.041	4.907	0.65	0.866	1.083
e	对角宽最小值	1.796	3.449	5.102	0.969	0.556	1.382	0.763	1.175	1.589	2.622	2.209	2.002	3.035	2.416	4.275	3.862	4.688	0.622	0.83	1.037
k	头部厚度最大值	1.012	2.013	3.013	0.504	0.25	0.758	0.377	0.631	0.885	1.505	1.251	1.139	1.759	1.378	2.505	2.251	2.759	0.314	0.441	0.568
k	头部厚度最小值	0.956	1.925	2.893	0.464	0.218	0.71	0.341	0.587	0.833	1.433	1.187	1.079	1.679	1.31	2.401	2.155	2.647	0.28	0.403	0.526
c	倒角高	0.015	0.015	0.015	0.015	0.015	0.015	0.015	0.015	0.015	0.015	0.015	0.015	0.015	0.015	0.015	0.015	0.015	0.015	0.015	0.015

该标准（MS 16285A-2005）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (精密级)

推荐性能等级2H; 10级; 12级; 10H

表面处理规范磷化涂油;发黑浸油;达克罗;热浸镀锌

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：73

所属工业领域：军工

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

石油化工高温高压管道法兰、核电承压容器大螺柱成对紧固、高层钢构厚板连接

产品等级（精度）：A级 (精密级)

常用材料与性能等级：2H; 10级; 12级; 10H

对应国际/德标：ASME B18.2.2 Heavy Hex; ASTM A194 2H; GB/T 1229

推荐表面防腐：磷化涂油;发黑浸油;达克罗;热浸镀锌

全流程工序步骤：

45号钢/42CrMo棒料 → 中频感应加热下料锻造或特大吨位冷镦 → 车修倒角与平面 → 专用大扭矩攻丝机攻牙 → 整体淬火高温回火热处理 → 表面磷化涂油或热浸镀锌 → 超声波探伤抽检 → 木箱包装
