日标平台标准档案编号：BJT-JIS-B2804-2-F643
现行有效
JIS B2804-2-2001

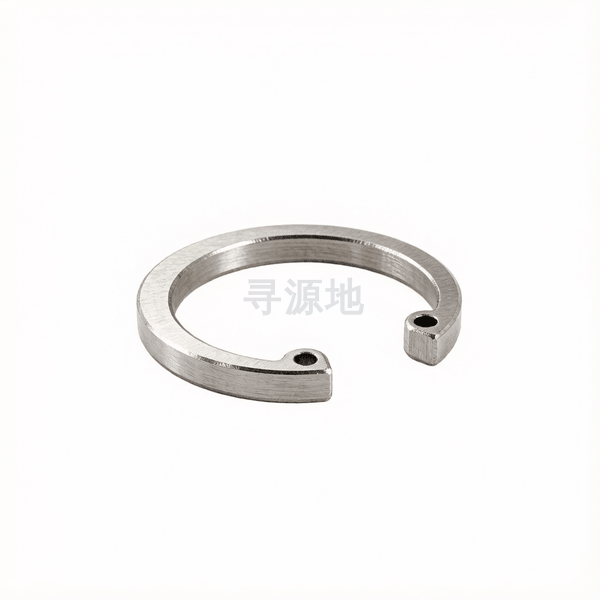

孔用弹性挡圈 表2
Retaining rings for bores-Table 2
| 国标 GB | 国际 ISO | 德标 DIN | 日标 JIS |
|---|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 | JIS B2804-2-2001 |
螺纹尺寸 d | Φ10 | Φ11 | Φ12 | Φ13 | Φ14 | Φ15 | Φ16 | Φ17 | Φ18 | Φ19 | Φ20 | Φ22 | Φ24 | Φ25 | Φ26 | Φ28 | Φ30 | Φ32 | Φ35 | Φ36 | Φ37 | Φ38 | Φ40 | Φ42 | Φ45 | Φ47 | Φ48 | Φ50 | Φ52 | Φ55 | Φ56 | Φ60 | Φ62 | Φ63 | Φ65 | Φ68 | Φ70 | Φ72 | Φ75 | Φ80 | Φ85 | Φ90 | Φ95 | Φ100 | Φ105 | Φ110 | Φ112 | Φ115 | Φ120 | Φ125 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 1.05 | 1.05 | 1.05 | 1.05 | 1.05 | 1.05 | 1.05 | 1.05 | 1.05 | 1.05 | 1.05 | 1.05 | 1.26 | 1.26 | 1.26 | 1.26 | 1.26 | 1.26 | 1.66 | 1.66 | 1.66 | 1.66 | 1.87 | 1.87 | 1.87 | 1.87 | 1.87 | 2.07 | 2.07 | 2.07 | 2.07 | 2.07 | 2.07 | 2.07 | 2.58 | 2.58 | 2.58 | 2.58 | 2.58 | 2.58 | 3.09 | 3.09 | 3.09 | 3.09 | 4.09 | 4.09 | 4.09 | 4.09 | 4.09 | 4.09 |
| h | min | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.54 | 1.54 | 1.54 | 1.54 | 1.73 | 1.73 | 1.73 | 1.73 | 1.73 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 2.42 | 2.42 | 2.42 | 2.42 | 2.42 | 2.42 | 2.91 | 2.91 | 2.91 | 2.91 | 3.91 | 3.91 | 3.91 | 3.91 | 3.91 | 3.91 |
| d | 大径 最大值 | 10.88 | 11.98 | 13.18 | 14.28 | 15.28 | 16.38 | 17.48 | 18.5 | 19.7 | 20.7 | 21.7 | 23.7 | 26.1 | 27.1 | 28.1 | 30.35 | 32.35 | 34.65 | 38.05 | 39.05 | 40.05 | 41.05 | 43.9 | 45.9 | 48.9 | 50.95 | 51.95 | 54.65 | 56.65 | 59.65 | 60.65 | 64.65 | 66.65 | 67.65 | 69.65 | 72.95 | 74.95 | 76.95 | 79.95 | 86.05 | 91.05 | 96.05 | 101.05 | 106.05 | 112.55 | 117.55 | 119.65 | 122.65 | 127.65 | 132.65 |
| d | 大径 最小值 | 10.52 | 11.62 | 12.82 | 13.92 | 14.92 | 16.02 | 17.12 | 18.1 | 19.3 | 20.3 | 21.3 | 23.3 | 25.7 | 26.7 | 27.7 | 29.85 | 31.85 | 34.15 | 37.55 | 38.55 | 39.55 | 40.55 | 43.1 | 45.1 | 48.1 | 50.05 | 51.05 | 53.75 | 55.75 | 58.75 | 59.75 | 63.75 | 65.75 | 66.75 | 68.75 | 72.05 | 74.05 | 76.05 | 79.05 | 84.95 | 89.95 | 94.95 | 99.95 | 104.95 | 111.45 | 116.45 | 118.35 | 121.35 | 126.35 | 131.35 |
| b1 | 参数值 | 3.1 | 3.2 | 3.3 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4 | 4 | 4 | 4.1 | 4.3 | 4.4 | 4.6 | 4.6 | 4.7 | 5.2 | 5.2 | 5.2 | 5.2 | 5.3 | 5.7 | 5.8 | 5.9 | 6.1 | 6.2 | 6.5 | 6.5 | 6.5 | 6.6 | 6.8 | 6.9 | 6.9 | 7 | 7.4 | 7.4 | 7.4 | 7.8 | 8 | 8 | 8.3 | 8.5 | 8.8 | 9.1 | 10.2 | 10.2 | 10.2 | 10.7 | 10.7 |
| d1 | min | 1.2 | 1.2 | 1.5 | 1.5 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3.5 |
该标准（JIS B2804-2-2001）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械锁紧
核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位
主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
