国标平台标准档案编号：BJT-GB-16939-02E5
现行
GB/T 16939-2016

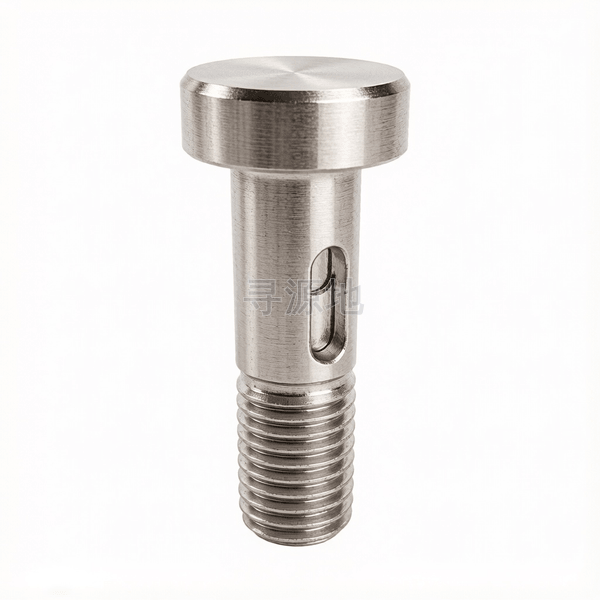

钢网架螺栓球节点用高强度螺栓
High strength bolts for joints of space grid structures
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 16939-2016 | ISO 4017 | DIN 933 | ASME B18.2.1 |
螺纹尺寸 d | M12 | M14 | M16 | M20 | M24 | M27 | M30 | M36 | M39 | M42 | M45 | M48 | M56 | M60 | M64 | M68 | M72 | M76 | M80 | M85 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.75 | 2 | 2 | 2.5 | 3 | 3 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| b | max | 18.5 | 21 | 24 | 30 | 36 | 39 | 44 | 52 | 55 | 59 | 64 | 68 | 74 | 78 | 82 | 86 | 91 | 95 | 100 | 106 |
| b | min | 15 | 17 | 20 | 25 | 30 | 33 | 37 | 44 | 47 | 50 | 55 | 58 | 66 | 70 | 74 | 78 | 83 | 87 | 92 | 98 |
| k | 头部厚度 最大值 | 7.15 | 8.25 | 10.75 | 13.4 | 15.9 | 17.9 | 19.75 | 23.55 | 26.05 | 27.05 | 29.05 | 31.05 | 36.25 | 39.25 | 41.25 | 46.39 | 46.39 | 51.55 | 56.71 | 56.71 |
| k | 头部厚度 最小值 | 5.65 | 6.75 | 9.25 | 11.6 | 14.1 | 16.1 | 17.65 | 21.45 | 23.95 | 24.95 | 26.95 | 28.95 | 33.75 | 36.75 | 38.75 | 43.56 | 43.56 | 48.4 | 53.24 | 53.24 |
| dk | 头部外径 最大值 | 18 | 21 | 24 | 30 | 36 | 41 | 46 | 55 | 60 | 65 | 70 | 75 | 90 | 95 | 100 | 100 | 105 | 110 | 125 | 125 |
| dk | 头部外径 最小值 | 17.38 | 20.38 | 23.48 | 29.48 | 35.38 | 40.38 | 45.38 | 54.26 | 59.26 | 64.26 | 69.26 | 74.26 | 89.13 | 94.13 | 99.13 | 99.13 | 104.13 | 109.13 | 124 | 124 |
| r | 过渡圆角 最小值 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 |
| da | 过渡圆径 最大值 | 15.2 | 17.2 | 19.2 | 24.4 | 28.4 | 32.4 | 35.4 | 42.4 | 45.4 | 48.6 | 52.6 | 56.6 | 67 | 71 | 75 | 79 | 83 | 87 | 91 | 96 |
| ds | max | 12.35 | 14.35 | 16.35 | 20.42 | 24.42 | 27.42 | 30.42 | 36.5 | 39.5 | 42.5 | 45.5 | 48.5 | 56.6 | 60.6 | 64.6 | 68.68 | 72.72 | 76.76 | 80.8 | 85.85 |
| ds | min | 11.65 | 13.65 | 15.65 | 19.58 | 23.58 | 26.58 | 29.58 | 35.5 | 38.5 | 41.5 | 44.5 | 47.5 | 55.86 | 59.86 | 63.86 | 67.94 | 71.98 | 76.02 | 80.06 | 84.98 |
| n | max | 3.3 | 3.3 | 3.3 | 5.3 | 5.3 | 6.3 | 6.3 | 8.36 | 8.36 | 8.36 | 8.36 | 8.36 | 8.36 | 8.36 | 8.36 | 8.36 | 8.36 | 8.36 | 8.36 | 8.36 |
| n | min | 3 | 3 | 3 | 5 | 5 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| t1 | max | 2.8 | 2.8 | 2.8 | 3.3 | 3.3 | 4.38 | 4.38 | 5.38 | 5.38 | 5.38 | 5.38 | 5.38 | 5.38 | 5.38 | 5.38 | 5.38 | 5.38 | 5.38 | 5.38 | 5.38 |
| t1 | min | 2.2 | 2.2 | 2.2 | 2.7 | 2.7 | 3.62 | 3.62 | 4.62 | 4.62 | 4.62 | 4.62 | 4.62 | 4.62 | 4.62 | 4.62 | 4.62 | 4.62 | 4.62 | 4.62 | 4.62 |
| t2 | max | 2.3 | 2.3 | 2.3 | 2.8 | 2.8 | 3.3 | 3.3 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 |
| t2 | min | 1.7 | 1.7 | 1.7 | 2.2 | 2.2 | 2.7 | 2.7 | 3.62 | 3.62 | 3.62 | 3.62 | 3.62 | 3.62 | 3.62 | 3.62 | 3.62 | 3.62 | 3.62 | 3.62 | 3.62 |
GB/T 16939-2016 国家标准规范技术条件与参数矩阵
螺纹规格 |
|
|
| |
性能等级 |
|
|
| |
推荐材料 |
|
|
| |
标准编号 | ||||
螺纹 | 公差 |
|
|
|
标准 | ||||
公差 | 等级 |
|
|
|
标准 | ||||
机械性能 | 等级 |
|
|
|
标准 |
|
|
| |
表面处理 |
|
|
| |
表面缺陷 | ||||
| 注：性能等级中的“S”表示钢结构用螺栓。 | ||||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
