DIN 929-2013

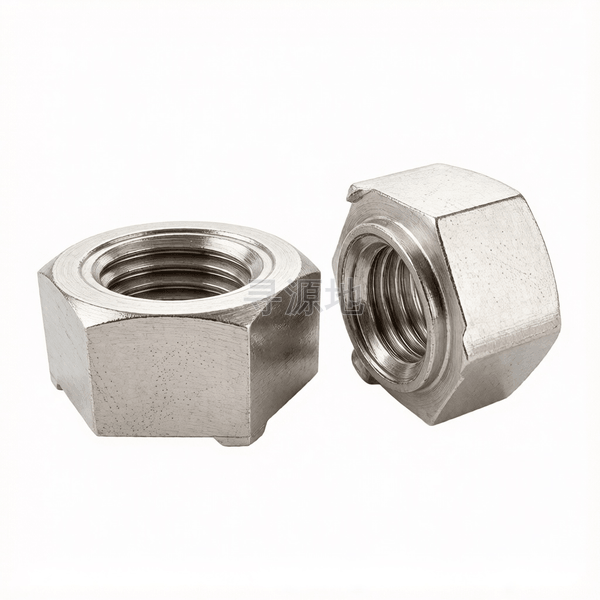

六角焊接螺母

Hexagon weld nuts

国标 GB	德标 DIN
GB/T 13681	DIN 929-2013

螺纹尺寸 d		M3	M4	M5	M6	M8	M10	M12	M14	M16
P	螺距	0.5	0.7	0.8	1	—	—	—	—	—
h	max	0.55	0.65	0.7	0.75	0.9	1.15	1.4	1.8	1.8
h	min	0.45	0.55	0.6	0.6	0.75	0.95	1.2	1.6	1.6
h	max	3	3.5	4	5	6.5	8	10	11	13
h	min	2.75	3.2	3.7	4.7	6.14	7.64	9.64	10.57	12.57
s	对边宽度最大值	7.5	9	10	11	14	17	19	22	24
s	对边宽度最小值	7.28	8.78	9.78	10.73	13.73	16.73	18.67	21.67	23.67
e	对角宽最小值	8.15	9.83	10.95	12.02	15.38	18.74	20.91	24.27	26.51
d1	max	4.47	5.97	6.96	7.96	10.45	12.45	14.75	16.75	18.735
d1	min	4.395	5.895	6.87	7.87	10.34	12.34	14.64	16.64	18.605
h1	max	0.25	0.35	0.4	0.4	0.5	0.65	0.8	1	1
h1	min	0.15	0.25	0.3	0.3	0.35	0.5	0.6	0.8	0.8

DIN 929-2013 国家标准规范技术条件与参数矩阵

应用热度指数：86

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

汽车白车身钣金电阻点焊预埋螺母、机箱机柜内部隐藏式螺纹连接点预制

产品等级（精度）：焊接专用级

常用材料与性能等级：可焊低碳钢 (04级, 抗拉强度适中)

对应国际/德标：GB/T 13681; DIN 928 (四角); DIN 929 (六角)

推荐表面防腐：本色酸洗无油/微浸防锈油;微镀铜(禁止重度电镀以防焊穿炸孔)

全流程工序步骤：

焊接专用低碳优质线材 → 冷拔 → 多工位冷镦成型外六角/四角带焊接凸点坯 → 冲孔 → 自动攻丝 → 微酸洗去油处理 → 表面微涂挥发性防锈油(保证可焊性) → 密封装袋入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
