德标平台标准档案编号：BJT-DIN-928-3A7A
现行有效
DIN 928-2008

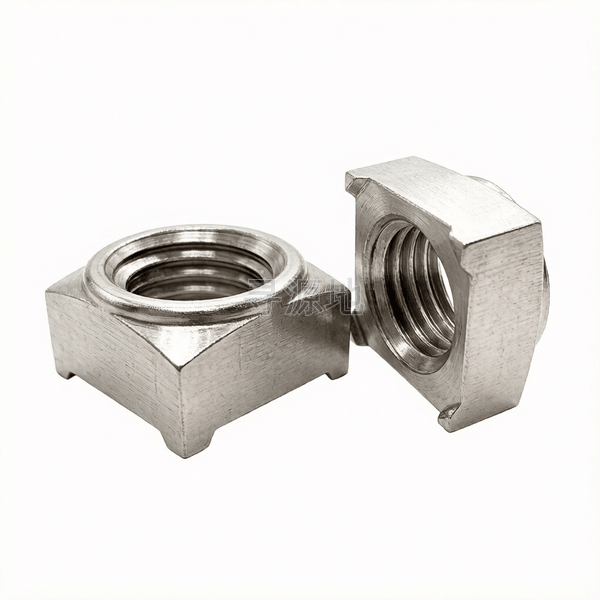

四方焊接螺母
Square weld nuts
| 国标 GB | 德标 DIN |
|---|---|
| GB/T 13681 | DIN 928-2008 |
螺纹尺寸 d | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.7 | 0.8 | 1 | — | — | — | — | — |
| h | max | 0.7 | 0.9 | 0.9 | 1.1 | 1.3 | 1.5 | 1.5 | 1.7 |
| h | min | 0.5 | 0.7 | 0.7 | 0.9 | 1.1 | 1.3 | 1.3 | 1.5 |
| s | 对边宽度 最大值 | 7 | 9 | 10 | 14 | 17 | 19 | 22 | 24 |
| s | 对边宽度 最小值 | 6.64 | 8.64 | 9.64 | 13.57 | 16.57 | 18.48 | 21.48 | 23.48 |
| e | 对角宽 最小值 | 9 | 12 | 13 | 18 | 22 | 25 | 28 | 32 |
| k | 头部厚度 最大值 | 3.5 | 4.2 | 5 | 6.5 | 8 | 9.5 | 11.4 | 13 |
| k | 头部厚度 最小值 | 3.2 | 3.9 | 4.7 | 6.14 | 7.64 | 9.14 | 10.97 | 12.57 |
| h1 | max | 1.3 | 1.5 | 1.8 | 2 | 2.2 | 3 | 3.2 | 4 |
| h1 | min | 0.4 | 0.6 | 0.7 | 1.1 | 1.25 | 1.75 | 1.75 | 2 |
该标准（DIN 928-2008）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级焊接专用级
推荐性能等级可焊低碳钢 (04级, 抗拉强度适中)
表面处理规范本色酸洗无油/微浸防锈油;微镀铜(禁止重度电镀以防焊穿炸孔)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
汽车白车身钣金电阻点焊预埋螺母、机箱机柜内部隐藏式螺纹连接点预制
生产制造工艺与质量控制
产品等级（精度）：焊接专用级
常用材料与性能等级：可焊低碳钢 (04级, 抗拉强度适中)
对应国际/德标：GB/T 13681; DIN 928 (四角); DIN 929 (六角)
推荐表面防腐：本色酸洗无油/微浸防锈油;微镀铜(禁止重度电镀以防焊穿炸孔)
全流程工序步骤：
焊接专用低碳优质线材 → 冷拔 → 多工位冷镦成型外六角/四角带焊接凸点坯 → 冲孔 → 自动攻丝 → 微酸洗去油处理 → 表面微涂挥发性防锈油(保证可焊性) → 密封装袋入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
