DIN 34800-2022

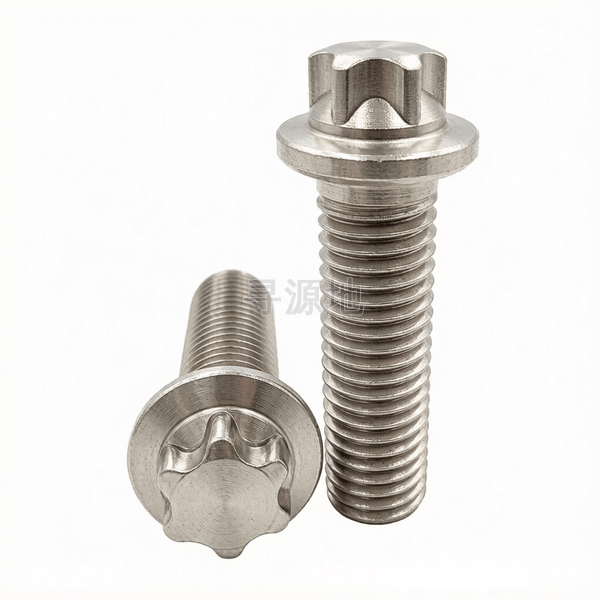

梅花头小法兰螺栓
Bolts and screws with external hexalobular driving feature with small flange
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 34800-2022 |
螺纹尺寸 d | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.7 | 0.8 | 1 | — | — | — | — | — | — | — |
| h | max | 1.3 | 1.7 | 1.8 | 2.5 | 3.2 | 3.9 | 4.2 | 5.1 | 5.2 | 6.5 |
| h | min | 1.05 | 1.45 | 1.55 | 2.25 | 2.95 | 3.6 | 3.9 | 4.8 | 4.9 | 6.2 |
| e | 对角宽度 | 4.6 | 5.55 | 7.3 | 9.2 | 10.95 | 12.65 | 16.4 | 18.15 | 21.85 | 21.85 |
| k | 头部厚度 最大值 | 4.5 | 5.5 | 6.5 | 8.2 | 10 | 12 | 14 | 16 | 18 | 20 |
| k | 头部厚度 最小值 | 4.25 | 5.25 | 6.25 | 7.95 | 9.75 | 11.75 | 13.75 | 15.75 | 17.75 | 19.75 |
| dc | 法兰外径 最大值 | 7.88 | 8.88 | 10.88 | 13.73 | 16.83 | 18.83 | 21.93 | 25.09 | 28.04 | 31.09 |
| r | 过渡圆角 最小值 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| da | 过渡圆径 最大值 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 20.2 | 22.4 |
该标准（DIN 34800-2022）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
