意标平台标准档案编号：BJT-UNI-7910-ED6B
现行有效
UNI 7910

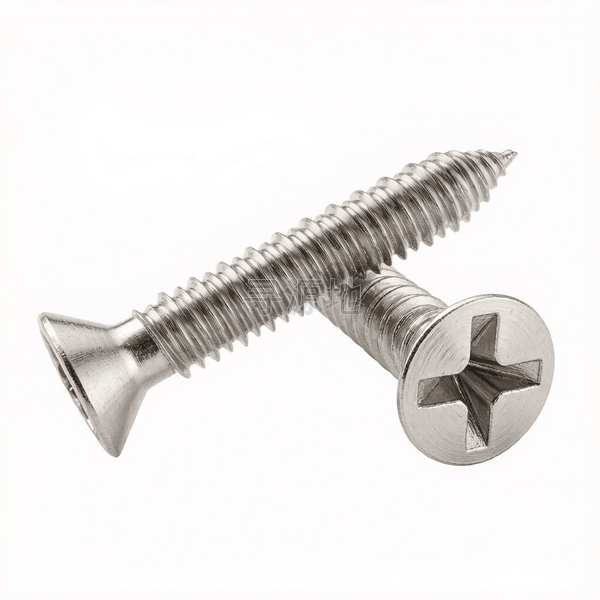

十字槽沉头双线高低牙自攻螺钉
Cross recessed countersunk head tapping screws with rapid thread-type H
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 意大利 UNI |
|---|---|---|---|---|
| GB/T 845~847 | ISO 7049 | DIN 7981 | ASME B18.6.4 | UNI 7910 |
螺纹尺寸 d | ST3 | ST3.5 | ST4 | ST4.5 | ST5 | ST5.5 | ST6 | ST7 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 2.1 | 2.5 | 2.7 | 2.8 | 3 | 3 | 3.1 | 3.5 |
| k | 头部厚度 最大值 | 1.5 | 1.7 | 2.1 | 2.3 | 2.5 | 3 | 3.4 | 3.8 |
| k | 头部厚度 最小值 | 0.6 | 0.9 | 1.2 | 1.3 | 1.4 | 1.5 | 1.7 | 2 |
| dk | 头部外径 最大值 | 4.9 | 5.5 | 6.8 | 7.5 | 8.1 | 9.5 | 10.8 | 12.4 |
| dk | 头部外径 最小值 | 4.6 | 5.2 | 6.44 | 7.14 | 7.74 | 9.14 | 10.37 | 11.97 |
| t | max | 1.6 | 2.21 | 2.39 | 2.54 | 2.74 | 3.2 | 3.53 | 3.96 |
| t | min | 1.3 | 1.81 | 1.89 | 2.04 | 2.24 | 2.7 | 3.02 | 3.46 |
| M | 参数值 | 2.7 | 3.4 | 4.6 | 4.7 | 4.9 | 5.4 | 7 | 7.4 |
该标准（UNI 7910）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (成型自攻级)
推荐性能等级渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
表面处理规范镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑装修/家具
核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装
主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件
典型应用节点：
白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定
生产制造工艺与质量控制
产品等级（精度）：A级 (成型自攻级)
常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847
推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
全流程工序步骤：
优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
