UNI 7434-1975

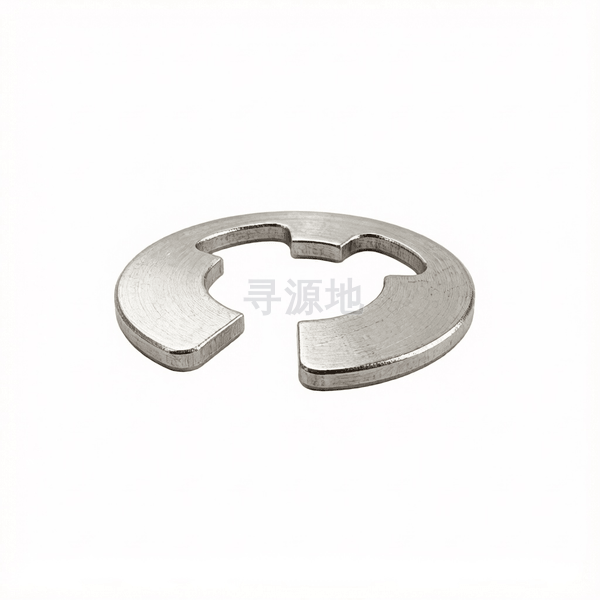

开口挡圈
Circlip
| 国标 GB | 国际 ISO | 德标 DIN | 意大利 UNI |
|---|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 | UNI 7434-1975 |
螺纹尺寸 d | Φ0.8 | Φ1.2 | Φ1.5 | Φ1.9 | Φ2.3 | Φ3.2 | Φ4 | Φ5 | Φ6 | Φ7 | Φ8 | Φ9 | Φ10 | Φ12 | Φ15 | Φ19 | Φ24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 0.22 | 0.32 | 0.42 | 0.52 | 0.62 | 0.62 | 0.72 | 0.72 | 0.72 | 0.92 | 1.03 | 1.13 | 1.23 | 1.33 | 1.53 | 1.78 | 2.03 |
| h | min | 0.18 | 0.28 | 0.38 | 0.48 | 0.58 | 0.58 | 0.68 | 0.68 | 0.68 | 0.88 | 0.97 | 1.07 | 1.17 | 1.27 | 1.47 | 1.72 | 1.97 |
| dc | 法兰外径 | 2 | 3 | 4 | 4.5 | 6 | 7 | 9 | 11 | 12 | 14 | 16 | 18.5 | 20 | 23 | 29 | 37 | 44 |
| n | 参数值 | 0.58 | 1.01 | 1.28 | 1.61 | 1.94 | 2.7 | 3.34 | 4.11 | 5.26 | 5.84 | 6.52 | 7.63 | 8.32 | 10.45 | 12.61 | 15.92 | 21.88 |
该标准（UNI 7434-1975）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械锁紧
核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位
主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
