UNI 6598

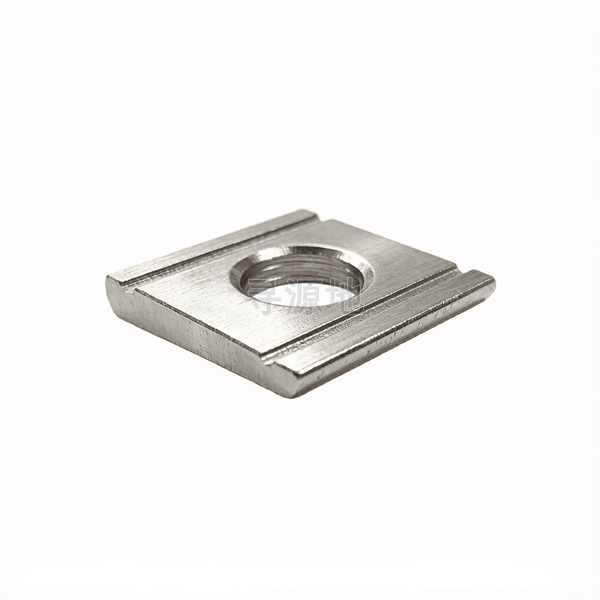

双槽方斜垫圈
Double grooved square taper washers for use with channel sections
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 意大利 UNI |
|---|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 | UNI 6598 |
螺纹尺寸 d | Φ8 | Φ10 | Φ12 | Φ16 | Φ20 | Φ22 | Φ24 | Φ27 | |
|---|---|---|---|---|---|---|---|---|---|
| h | max | 4.4 | 4.4 | 5.9 | 6.9 | 8 | 9 | 9.7 | 9.7 |
| h | min | 3.2 | 3.2 | 3.9 | 4.9 | 6 | 7 | 7.3 | 7.3 |
| s | 对边宽度 最大值 | 24 | 24 | 28 | 34.5 | 42.5 | 46.5 | 59 | 59 |
| s | 对边宽度 最小值 | 20 | 20 | 24 | 29.5 | 37.5 | 41.5 | 53 | 53 |
| d | 大径 最大值 | 9.36 | 11.43 | 14.43 | 18.43 | 22.52 | 24.52 | 26.52 | 30.52 |
| d | 大径 最小值 | 9 | 11 | 14 | 18 | 22 | 24 | 26 | 30 |
| t | 槽深 | 0.5 | 0.5 | 0.7 | 0.8 | 0.9 | 1 | 1 | 1 |
| s1 | max | 22.65 | 22.65 | 30.65 | 36.8 | 44.8 | 50.8 | 56.95 | 56.95 |
| s1 | min | 21.35 | 21.35 | 29.35 | 35.2 | 43.2 | 49.2 | 55.05 | 55.05 |
该标准（UNI 6598）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
