意标平台标准档案编号：BJT-UNI-5933-8F36
现行有效
UNI 5933

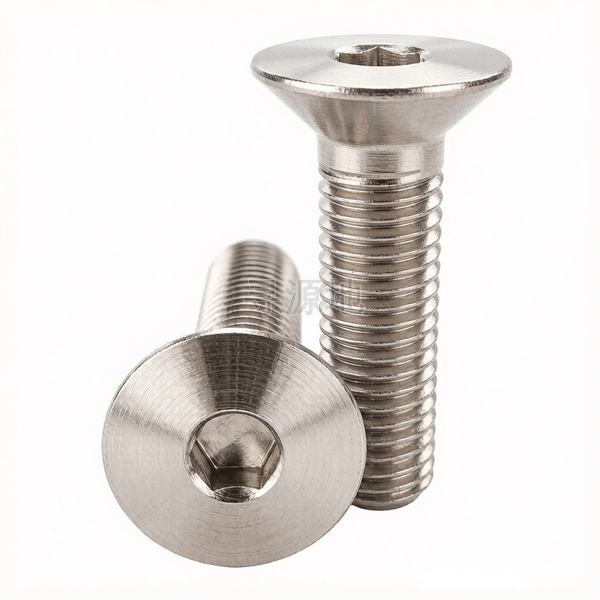

内六角沉头螺钉
Hexagon socket countersunk head screws
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 意大利 UNI |
|---|---|---|---|---|
| GB/T 70.3 | ISO 10642 | DIN 7991 | ASME B18.3 | UNI 5933 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| s | 对边宽度 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 |
| k | 头部厚度 | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8.5 |
| dk | 头部外径 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 36 |
该标准（UNI 5933）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级10.9; 12.9; A2-70
表面处理规范氧化发黑浸油;达克罗涂覆;镀锌钝化;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
机床导轨滑块表面齐平安装、机械运动部件沉孔紧固、防磕碰防干涉装配结构
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：10.9; 12.9; A2-70
对应国际/德标：DIN 7991; ISO 10642; ASME B18.3; GB/T 70.3
推荐表面防腐：氧化发黑浸油;达克罗涂覆;镀锌钝化;本色钝化
全流程工序步骤：
合金钢盘圆球化退火 → 冷拔 → 多工位冷镦成型锥形沉头与内六角孔 → 精密滚丝 → 保护气氛调质热处理 → 表面发黑涂防锈油或电镀 → 除氢烘烤 → 光学全检锥面与螺纹公差 → 装盒入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
