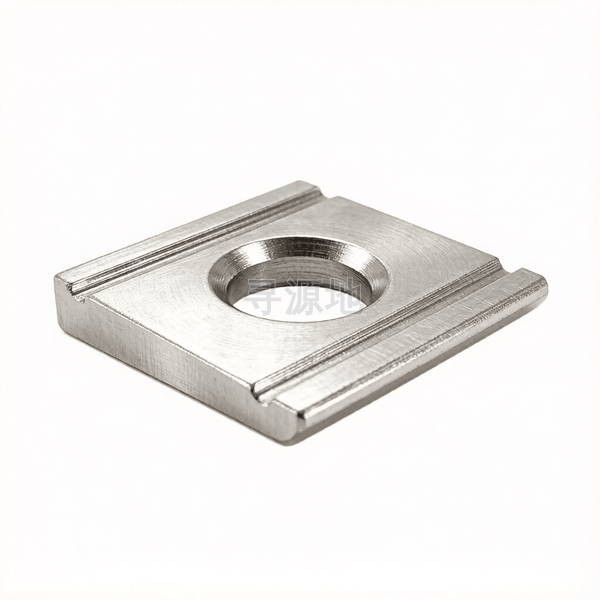

UNI 5716

钢结构高强度螺栓连接用双槽方斜垫圈

Double grooved square taper washers for high-strenghth structural bolting of steel channel sections

国标 GB	国际 ISO	德标 DIN	意大利 UNI
GB/T 77~80	ISO 4026~4029	DIN 913	UNI 5716

螺纹尺寸 d		Φ12	Φ16	Φ20	Φ22	Φ24	Φ27	Φ30	Φ36
h	max	5.9	6.9	8.2	9.2	9.7	9.7	10.2	10.6
h	min	3.9	4.9	5.8	6.8	7.3	7.3	7.8	8.2
s	对边宽度最大值	28	34.5	42.5	46.5	59	59	65	71
s	对边宽度最小值	24	29.5	37.5	41.5	53	53	59	65
d	大径最大值	13.43	17.43	21.52	23.52	25.52	28.52	32	38
d	大径最小值	13	17	21	23	25	28	31	37
t	槽深	0.7	0.8	0.9	1	1	1	1	1
h1	max	1.9	1.9	2.5	2.5	2.5	3	3	3.5
h1	min	1.6	1.6	2	2	2	2.5	2.5	3
s1	max	30.65	36.8	44.8	50.8	56.95	56.95	62.95	68.95
s1	min	29.35	35.2	43.2	49.2	55.05	55.05	61.05	67.05

该标准（UNI 5716）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：72

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
