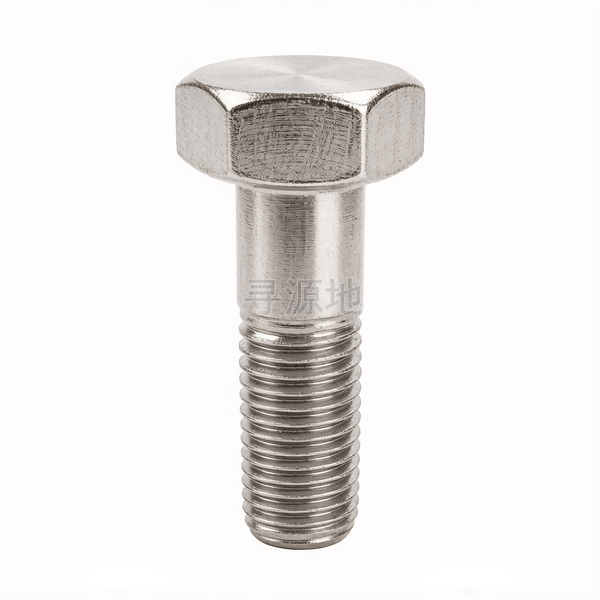

UNI 5712

钢结构用高强度大六角头螺栓

Hexagon bolts with large width across flats for high strength structural bolting

国标 GB	国际 ISO	德标 DIN	意大利 UNI
GB/T 77~80	ISO 4026~4029	DIN 913	UNI 5712

螺纹尺寸 d		M12	M14	M16	M18	M20	M22	M24	M27
P	螺距	1.75	2	2	2.5	2.5	2.5	3	3
b	max	23	25	28	30	33	34	37	39
b	min	21	23	26	28	31	32	34	37
s	对边宽度最大值	22	24	27	30	32	36	41	46
s	对边宽度最小值	21.16	23.16	26.16	29.16	31	35	40	45
e	对角宽最小值	23.91	27.34	29.56	34.27	35.03	39.55	45.2	50.85
k	头部厚度最大值	8.45	9.75	10.75	12.9	13.9	14.9	15.9	17.9
k	头部厚度最小值	7.55	8.25	9.25	11.1	12.1	13.1	14.1	16.1
r	过渡圆角最小值	1.2	1.2	1.2	1.2	1.5	1.5	2	2
da	过渡圆径最大值	15.2	17.2	19.2	21.2	24	26	28	32
ds	max	12.7	14.7	16.7	18.7	20.84	22.84	24.84	27.84
ds	min	11.3	13.3	15.3	17.3	19.16	21.16	23.16	26.16

材料		钢	不锈钢	有色金属
通用技术条件		GB/T 16938
螺纹	公差	6g
螺纹	标准	GB/T 193、GB/T 9145
机械性能	等级	d < 3 mm: 按协议； 3 mm ≤ d ≤ 39 mm: 5.6、8.8、10.9； 3 mm ≤ d ≤ 16 mm: 9.8； d > 39 mm: 按协议	d ≤ 24 mm: A2-70、A4-70； 24 mm < d ≤ 39 mm: A2-50、A4-50； d > 39 mm: 按协议	CU2、CU3、AL4
机械性能	标准	3 mm ≤ d ≤ 39 mm: GB/T 3098.1； d < 3 mm 和 d > 39 mm: 按协议	d ≤ 39 mm: GB/T 3098.6； d > 39 mm: 按协议	GB/T 3098.10
公差	产品等级	d ≤ 24 mm 和 L ≤ 10 d 或 L ≤ 150 mm (按较小值): A； d > 24 mm 或 L > 10 d 或 L > 150 mm (按较小值): B
公差	标准	GB/T 3103.1
表面缺陷		GB/T 5779.1	-	-
表面处理	-	不经处理；电镀技术要求按 GB/T 5267.1；非电解锌片涂层技术要求按 GB/T 5267.2；热浸镀锌层技术要求按 GB/T 5267.3	简单处理；钝化处理技术要求按 GB/T 5267.4	简单处理；电镀技术要求按 GB/T 5267.1
表面处理	-	如需其他技术要求或表面处理，应由供需协议
验收及包装		GB/T 90.1、GB/T 90.2

应用热度指数：70

所属工业领域：建筑钢结构

核心连接场景：钢结构厂房、桥梁、高层钢框架、塔桅结构的节点连接

主要功能用途：承受钢结构节点的高强度拉剪复合载荷，保证摩擦型或承压型连接的可靠性

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
