意标平台标准档案编号：BJT-UNI-5588-096E
现行有效
UNI 5588-1968

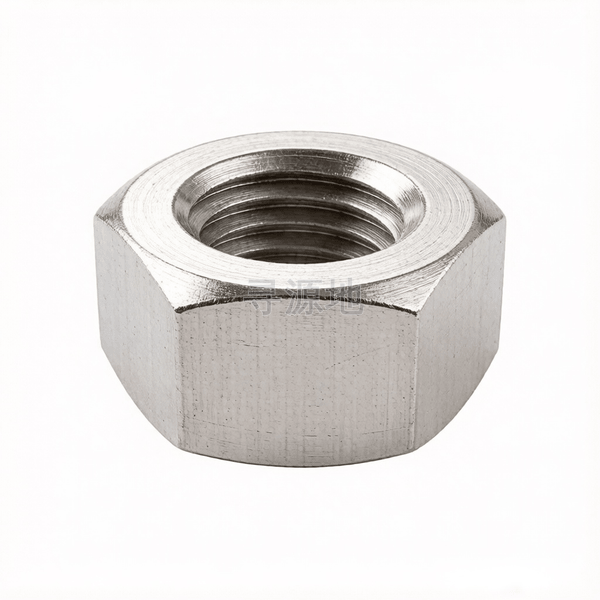

1型六角螺母
Hexagon nuts,Style 1
| 国标 GB | 国际 ISO | 德标 DIN | 意大利 UNI |
|---|---|---|---|
| GB/T 5781 | ISO 4018 | DIN 558 | UNI 5588-1968 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | M60 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 |
| s | 对边宽度 最大值 | 5.5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 |
| s | 对边宽度 最小值 | 5.38 | 6.85 | 7.85 | 9.78 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | 40.38 | 45.38 | 49.38 | 54.26 | 59.26 | 64.26 | 69.26 | 74.26 | 79.26 | 84.13 | 89.13 |
| e | 对角宽 最小值 | 6.08 | 7.74 | 8.87 | 11.05 | 14.39 | 18.9 | 21.1 | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 | 45.63 | 51.28 | 55.8 | 61.31 | 66.96 | 75.61 | 78.26 | 83.91 | 89.56 | 95.07 | 100.72 |
| k | 头部厚度 最大值 | 2.4 | 3.2 | 4 | 5 | 6.5 | 8 | 10 | 11 | 13 | 15 | 16 | 18 | 19 | 22 | 24 | 26 | 29 | 31 | 34 | 36 | 38 | 42 | 45 | 48 |
| k | 头部厚度 最小值 | 2.15 | 2.9 | 3.7 | 4.7 | 6.14 | 7.64 | 9.64 | 10.57 | 12.57 | 14.57 | 15.57 | 17.57 | 18.48 | 21.48 | 23.48 | 25.48 | 28.48 | 30.38 | 33.38 | 35.38 | 37.38 | 41.38 | 44.38 | 47.38 |
该标准（UNI 5588-1968）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级C级 (粗制毛螺栓)
推荐性能等级4.6; 4.8
表面处理规范本色(黑皮微油);电镀蓝白锌;热浸镀锌
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
低应力简易钢构架、农业耕作机具轻负荷配件、大棚与建筑简易支架固定
生产制造工艺与质量控制
产品等级（精度）：C级 (粗制毛螺栓)
常用材料与性能等级：4.6; 4.8
对应国际/德标：GB/T 5781; DIN 558; ISO 4018
推荐表面防腐：本色(黑皮微油);电镀蓝白锌;热浸镀锌
全流程工序步骤：
Q235热轧盘条 → 粗拉拔拔丝 → 单模冲床/冷镦机切料打头 → 切平头搓丝 → 去油清洗 → 镀锌或表面防锈浸油处理 → 编织袋称重包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
