UNI 2733

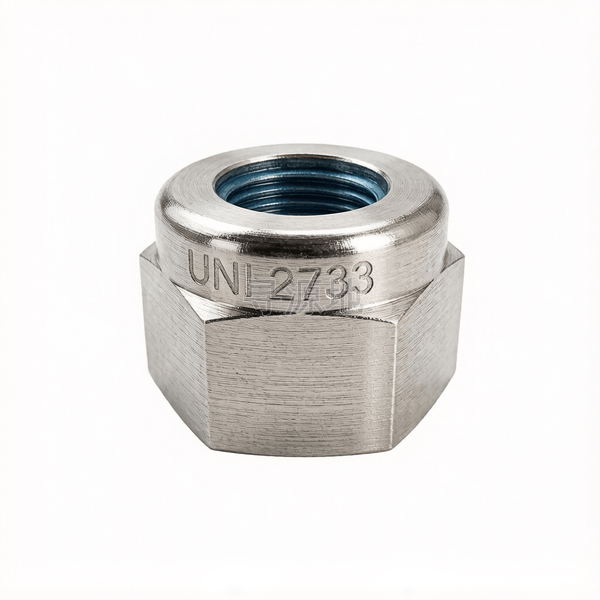

非金属嵌件六角加厚锁紧螺母
Prevailing torque type hexagon thick nuts(with non-metallic insert)
| 国标 GB | 国际 ISO | 德标 DIN | 意大利 UNI |
|---|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 | UNI 2733 |
螺纹尺寸 d | M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| h | max | 10 | 13 | 16 | 18 | 21 | 24 | 29 |
| h | min | 9.7 | 12.57 | 15.57 | 17.57 | 20.48 | 23.48 | 28.48 |
| s | 对边宽度 最大值 | 10 | 13 | 17 | 19 | 22 | 24 | 30 |
| s | 对边宽度 最小值 | 9.78 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | 29.67 |
| e | 对角宽 最小值 | 11.05 | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 | 33.53 |
| k | 头部厚度 最大值 | 6.15 | 8.18 | 10.18 | 12.215 | 14.215 | 16.215 | 20.26 |
| k | 头部厚度 最小值 | 5.85 | 7.82 | 9.82 | 11.785 | 13.785 | 15.785 | 19.74 |
该标准（UNI 2733）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
