UNI 1751-1941

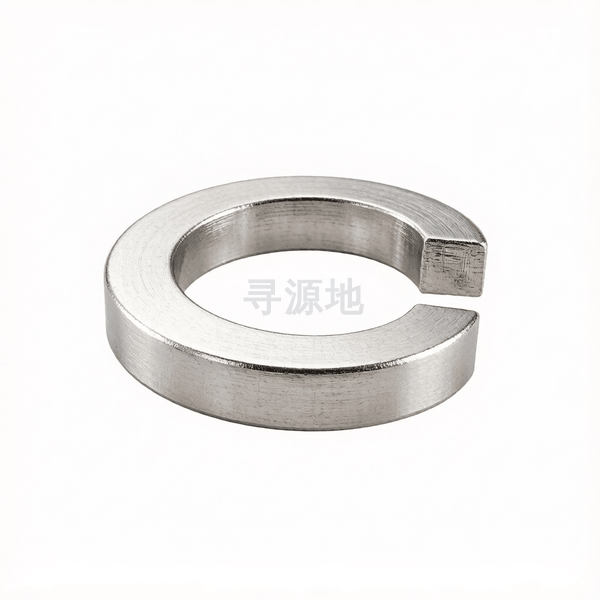

A型弹簧垫圈
Type A single coil spring lock washers
| 国标 GB | 国际 ISO | 德标 DIN | 意大利 UNI |
|---|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 | UNI 1751-1941 |
螺纹尺寸 d | Φ2 | Φ2.3 | Φ2.6 | Φ3 | Φ3.5 | Φ4 | Φ4.5 | Φ5 | Φ6 | Φ7 | Φ8 | Φ9 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | Φ39 | Φ42 | Φ45 | Φ48 | Φ52 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b | max | 1 | 1.1 | 1.1 | 1.4 | 1.4 | 1.6 | 1.9 | 1.9 | 2.65 | 2.65 | 3.15 | 3.15 | 3.7 | 4.2 | 4.7 | 5.2 | 5.2 | 6.2 | 6.2 | 7.25 | 7.25 | 8.25 | 10.25 | 10.25 | 10.25 | 12.25 | 12.25 | 12.25 | 14.25 |
| b | min | 0.8 | 0.9 | 0.9 | 1.2 | 1.2 | 1.4 | 1.7 | 1.7 | 2.35 | 2.35 | 2.85 | 2.85 | 3.3 | 3.8 | 4.3 | 4.8 | 4.8 | 5.8 | 5.8 | 6.75 | 6.75 | 7.75 | 9.75 | 9.75 | 9.75 | 11.75 | 11.75 | 11.75 | 13.75 |
| h | max | 0.6 | 0.7 | 0.9 | 0.9 | 0.9 | 1 | 1.3 | 1.3 | 1.7 | 1.7 | 2.1 | 2.1 | 2.35 | 2.65 | 3.15 | 3.7 | 3.7 | 4.2 | 4.2 | 5.2 | 5.2 | 6.2 | 6.2 | 6.2 | 6.2 | 7.25 | 7.25 | 7.25 | 8.25 |
| h | min | 0.4 | 0.5 | 0.7 | 0.7 | 0.7 | 0.8 | 1.1 | 1.1 | 1.5 | 1.5 | 1.9 | 1.9 | 2.05 | 2.35 | 2.85 | 3.3 | 3.3 | 3.8 | 3.8 | 4.8 | 4.8 | 5.8 | 5.8 | 5.8 | 5.8 | 6.75 | 6.75 | 6.75 | 7.75 |
| h | max | 1.15 | 1.4 | 1.4 | 1.85 | 1.85 | 2.1 | 2.75 | 2.75 | 3.7 | 3.7 | 4.6 | 4.6 | 5.05 | 5.75 | 6.9 | 8.05 | 8.05 | 9.2 | 9.2 | 11.5 | 11.5 | 13.8 | 13.8 | 13.8 | 13.8 | 16.1 | 16.1 | 16.1 | 18.4 |
| h | min | 0.85 | 1 | 1 | 1.35 | 1.35 | 1.5 | 2.05 | 2.05 | 2.7 | 2.7 | 3.4 | 3.4 | 3.75 | 4.25 | 5.1 | 5.95 | 5.95 | 6.8 | 6.8 | 8.5 | 8.5 | 10.2 | 10.2 | 10.2 | 10.2 | 11.9 | 11.9 | 11.9 | 13.6 |
| dc | 法兰外径 | 4 | 4.5 | 4.8 | 5.8 | 6.3 | 7.3 | 8.4 | 8.9 | 11.4 | 12.4 | 14.4 | 15.5 | 17.5 | 21 | 24 | 27 | 29 | 33 | 35 | 39 | 42 | 47 | 54 | 57 | 60 | 67 | 70 | 74 | 82 |
| d | 大径 最大值 | 2.4 | 2.7 | 3 | 3.4 | 3.9 | 4.5 | 5 | 5.5 | 6.7 | 7.7 | 8.7 | 9.8 | 10.8 | 13.3 | 15.3 | 17.3 | 19.5 | 21.5 | 23.5 | 25.5 | 28.5 | 31.8 | 34.8 | 37.8 | 40.8 | 43.8 | 46.8 | 50.8 | 54.8 |
| d | 大径 最小值 | 2.1 | 2.4 | 2.7 | 3.1 | 3.6 | 4.2 | 4.7 | 5.2 | 6.3 | 7.3 | 8.3 | 9.3 | 10.3 | 12.5 | 14.5 | 16.5 | 18.5 | 20.5 | 22.5 | 24.5 | 27.5 | 30.5 | 33.5 | 36.5 | 39.5 | 42.5 | 45.5 | 49.3 | 53.3 |
该标准（UNI 1751-1941）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
