意标平台标准档案编号：BJT-UNI-1734-1602
现行有效
UNI 1734

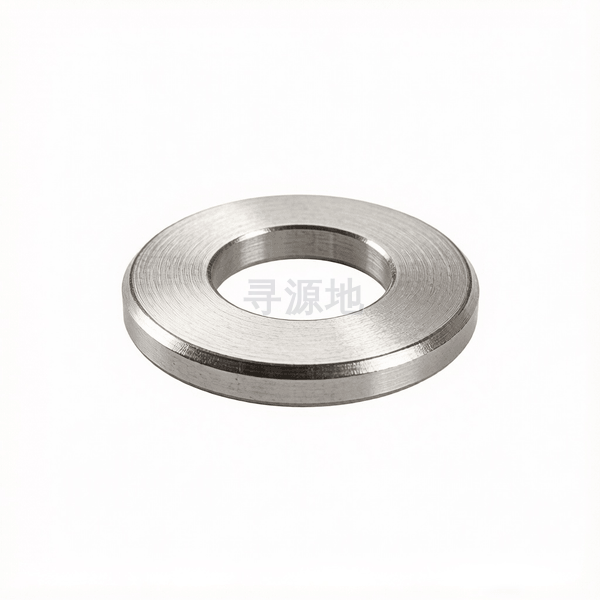

平垫圈 倒角型
Chamfering type of flat washer
| 国标 GB | 国际 ISO | 德标 DIN | 意大利 UNI |
|---|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 | UNI 1734 |
螺纹尺寸 d | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | Φ39 | Φ42 | Φ45 | Φ48 | Φ52 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 0.8 | 1 | 1.5 | 2 | 2.5 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 |
| dc | 法兰外径 最大值 | 9.2 | 11.2 | 13.3 | 18.4 | 22.4 | 24.4 | 28.5 | 30.5 | 35.5 | 38.5 | 40.5 | 45.5 | 52.7 | 58.6 | 62.6 | 68.6 | 75.6 | 80.8 | 85.8 | 85.8 | 92.8 |
| dc | 法兰外径 最小值 | 8.8 | 10.8 | 12.7 | 17.6 | 21.6 | 23.6 | 27.5 | 29.5 | 34.5 | 37.5 | 39.5 | 44.5 | 51.3 | 57.4 | 61.4 | 67.4 | 74.4 | 79.2 | 84.2 | 84.2 | 91.2 |
| c | 倒角高 | 0.3 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 | 1 | 1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| d | 大径 最大值 | 4.4 | 5.4 | 6.55 | 8.55 | 10.7 | 13.25 | 15.25 | 17.25 | 19.25 | 21.25 | 23.25 | 25.25 | 28.3 | 31.3 | 34.3 | 37.3 | 40.3 | 43.4 | 46.4 | 50.4 | 54.4 |
| d | 大径 最小值 | 4.2 | 5.2 | 6.25 | 8.25 | 10.3 | 12.75 | 14.75 | 16.75 | 18.75 | 20.75 | 22.75 | 24.75 | 27.7 | 30.7 | 33.7 | 36.7 | 39.7 | 42.6 | 45.6 | 49.6 | 53.6 |
该标准（UNI 1734）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
