TB 56-1993

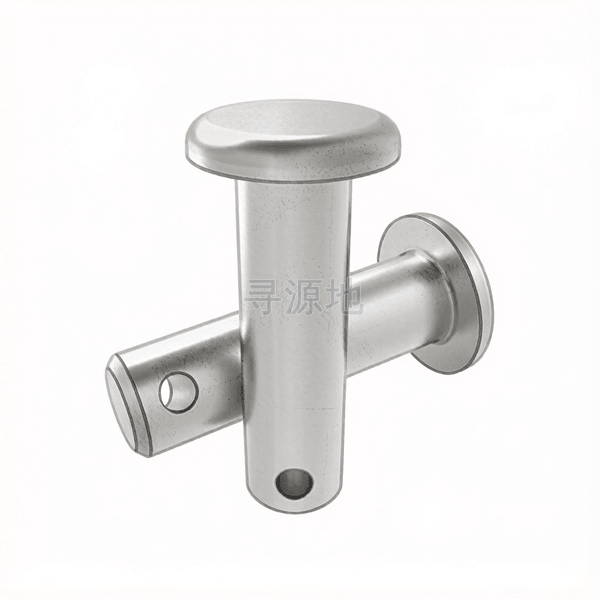

毛圆销
Rounded pin
螺纹尺寸 d | Φ10 | Φ12 | Φ16 | Φ20 | Φ22 | Φ25 | Φ28 | Φ30 | Φ32 | Φ36 | Φ40 | Φ45 | Φ50 | Φ55 | Φ60 | Φ65 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| k | 头部厚度 | 3 | 4 | 5 | 6 | 6 | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| dk | 头部外径 | 16 | 20 | 24 | 32 | 36 | 40 | 42 | 45 | 48 | 52 | 56 | 62 | 68 | 75 | 80 | 85 |
| c | 倒角高 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| r | 过渡圆角 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| d1 | 参数值 | 3.2 | 4 | 4 | 5 | 5 | 6.3 | 6.3 | 6.3 | 6.3 | 8 | 8 | 8 | 10 | 10 | 10 | 10 |
| L1 | 参数值 | 5 | 5 | 5 | 6 | 6 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 11 | 11 | 11 | 11 |
TB 56-1993 国家标准规范技术条件与参数矩阵
| 材料 | ||||
材料 | 种类 |
|
|
|
牌号 |
|
|
| |
标准 | ||||
热处理 |
|
|
| |
硬度 |
|
|
| |
表面缺陷 |
|
|
| |
其它技术要求 |
|
|
| |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：轨道交通
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
