SJ 2842-1987

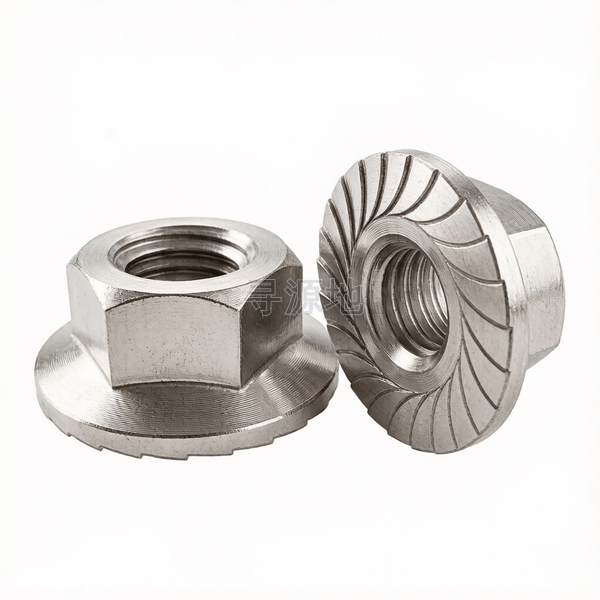

六角法兰螺母(带防滑齿)
Hexagon flange nuts
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 6177.1 | ISO 4161 | DIN 6923 |
螺纹尺寸 d | M4 | M5 | M6 | |
|---|---|---|---|---|
| P | 螺距 | 0.7 | 0.8 | 1 |
| h | min | 1 | 1.2 | 1.4 |
| s | 对边宽度 最大值 | 7 | 8 | 10 |
| s | 对边宽度 最小值 | 6.78 | 7.78 | 9.78 |
| e | 对角宽 最小值 | 7.7 | 8.79 | 11.05 |
| k | 头部厚度 最大值 | 4.9 | 5.3 | 6.5 |
| k | 头部厚度 最小值 | 4.4 | 5.1 | 6 |
| dc | 法兰外径 最大值 | 9.8 | 11.8 | 14.2 |
SJ 2842-1987 国家标准规范技术条件与参数矩阵
| 材料 | ||
材料 |
| |
螺纹 | 公差 |
|
标准 | ||
机械性能 | 等级 |
|
标准 |
| |
公差 | 产品等级 |
|
标准 |
| |
表面处理 |
| |
表面缺陷 |
| |
验收及包装 |
| |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：电子电器
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
汽车底盘悬挂结构、振动筛分机械配件、光伏导轨免平垫圈快速锁固
生产制造工艺与质量控制
产品等级（精度）：A级 (6H)
常用材料与性能等级：8级; 10级 (齿面防滑脱/光面密封)
对应国际/德标：GB/T 6177.1; DIN 6923; ISO 4161
推荐表面防腐：达克罗涂覆;镀彩锌;镀蓝白锌;黑色电泳
全流程工序步骤：
冷镦合金钢盘条退火 → 酸洗磷化 → 冷拔 → 冷镦成型法兰面与六角体 → 冲穿芯孔 → 自动精密攻丝 → 连续炉淬火回火调质 → 表面达克罗涂覆烘烤或电镀锌 → 除氢 → 全检包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
