SJ 2832-1987

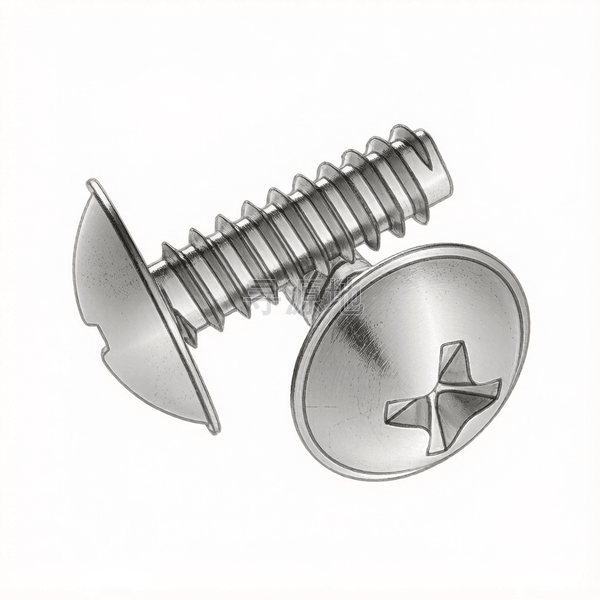

H型十字大球面凸缘自攻锁紧螺钉
H type cross big spherical flange self rolling screw
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 845~847 | ISO 7049 | DIN 7981 | ASME B18.6.4 |
螺纹尺寸 d | ST3 | ST4 | |
|---|---|---|---|
| P | 螺距 | 1.1 | 1.4 |
| h | max | 0.6 | 0.8 |
| h | min | 0.4 | 0.6 |
| k | 头部厚度 最大值 | 2.95 | 3.4 |
| k | 头部厚度 最小值 | 2.65 | 3.1 |
| dk | 头部外径 | 6.4 | 8.5 |
| dc | 法兰外径 最大值 | 8 | 10 |
| dc | 法兰外径 最小值 | 7.5 | 9.5 |
| d | 大径 最大值 | 3.05 | 4.05 |
| d | 大径 最小值 | 2.95 | 3.95 |
| a | 末端距 最大值 | 1.06 | 1.41 |
| t | max | 1.63 | 1.93 |
| t | min | 1.03 | 1.35 |
| M | max | 3.7 | 4 |
| No. | 参数值 | 2 | 2 |
SJ 2832-1987 国家标准规范技术条件与参数矩阵
技术条件 |
|
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：电子电器
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定
生产制造工艺与质量控制
产品等级（精度）：A级 (成型自攻级)
常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847
推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
全流程工序步骤：
优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
