电子平台标准档案编号：BJT-SJ-SJ-2830-5FBF
现行有效
SJ 2830-1987

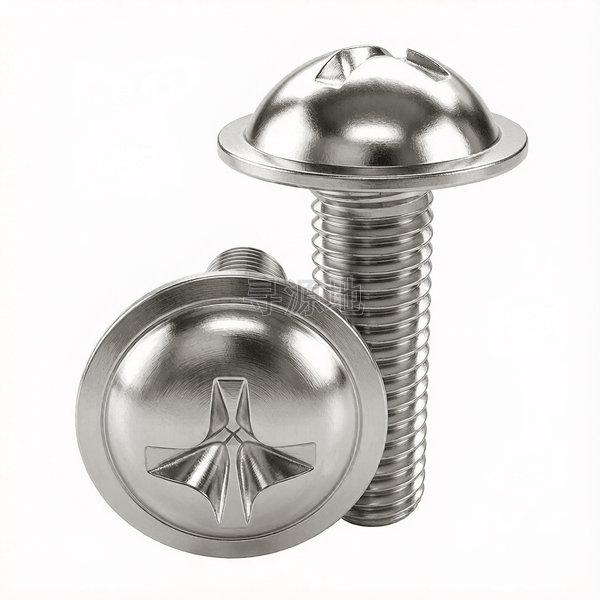

十字槽圆头带垫螺钉
Cross recessed pan head screws with collar
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 |
螺纹尺寸 d | M3 | M4 | |
|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 |
| h | max | 0.6 | 0.8 |
| h | min | 0.4 | 0.6 |
| k | 头部厚度 最大值 | 2.95 | 3.4 |
| k | 头部厚度 最小值 | 2.65 | 3.1 |
| dk | 头部外径 | 6.4 | 8.5 |
| dc | 法兰外径 最大值 | 8 | 10 |
| dc | 法兰外径 最小值 | 7.5 | 9.5 |
| r | 过渡圆角 最大值 | 0.4 | 0.5 |
| da | min | 3.6 | 4.7 |
| t | max | 1.63 | 1.93 |
| t | min | 1.06 | 1.35 |
| M | 参数值 | 3.7 | 4 |
SJ 2830-1987 国家标准规范技术条件与参数矩阵
材料 | ||
螺纹 | 公差 |
|
标准 | ||
机械性能 | 等级 |
|
标准 |
| |
公差 | 产品等级 |
|
标准 |
| |
十字槽 |
| |
表面处理 |
| |
表面缺陷 |
| |
验收及包装 |
| |
| *允许的最高硬度为HV255 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：电子电器
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
