SJ 2824-1987

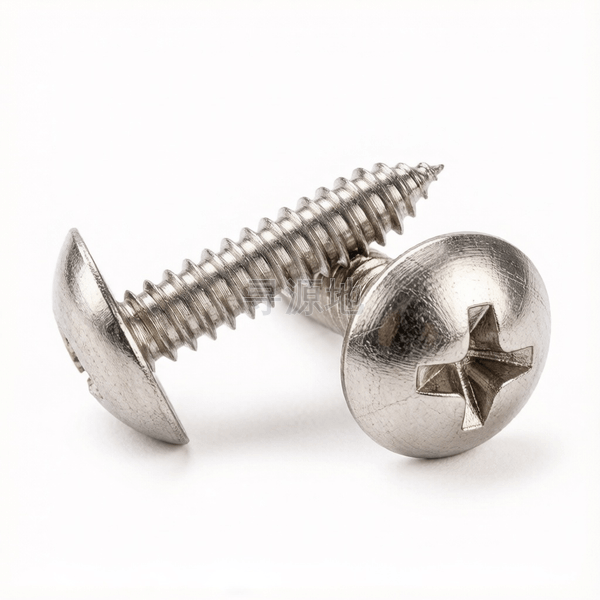

H型十字槽大球面头自攻螺钉C型
H cross groove large spherical head self tapping screw-type C
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 845~847 | ISO 7049 | DIN 7981 | ASME B18.6.4 |
螺纹尺寸 d | ST2.5 | ST3 | ST3.5 | ST4 | ST5 | ST6 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.9 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 |
| k | 头部厚度 最大值 | 2.1 | 2.6 | 2.75 | 2.85 | 3.55 | 4.3 |
| k | 头部厚度 最小值 | 1.9 | 2.3 | 2.45 | 2.55 | 3.25 | 3.9 |
| dk | 头部外径 最大值 | 5.5 | 6.4 | 7.4 | 8.5 | 10.6 | 12.5 |
| dk | 头部外径 最小值 | 5.1 | 5.9 | 6.9 | 8 | 10 | 11.8 |
| r | 过渡圆角 最大值 | 0.3 | 0.4 | 0.4 | 0.5 | 0.6 | 0.7 |
| a | 末端距 最大值 | 0.91 | 1.06 | 1.27 | 1.41 | 1.59 | 1.81 |
| t | max | 1.42 | 1.63 | 1.73 | 1.93 | 2.73 | 2.86 |
| t | min | 1 | 1.06 | 1.16 | 1.35 | 2.14 | 2.26 |
| M | max | 2.6 | 3.7 | 3.8 | 4 | 4.8 | 6.2 |
| No. | 参数值 | 1 | 2 | 2 | 2 | 2 | 3 |
SJ 2824-1987 国家标准规范技术条件与参数矩阵
| 材料 | ||
螺纹 |
| |
机械性能 |
| |
公差 | 产品等级 |
|
标准 |
| |
十字槽 |
| |
表面处理 |
| |
表面缺陷 |
| |
验收及包装 |
| |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：电子电器
核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装
主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件
典型应用节点：
白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定
生产制造工艺与质量控制
产品等级（精度）：A级 (成型自攻级)
常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847
推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
全流程工序步骤：
优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒
