电子平台标准档案编号：BJT-SJ-SJ-2508-D362
现行有效
SJ 2508-1984

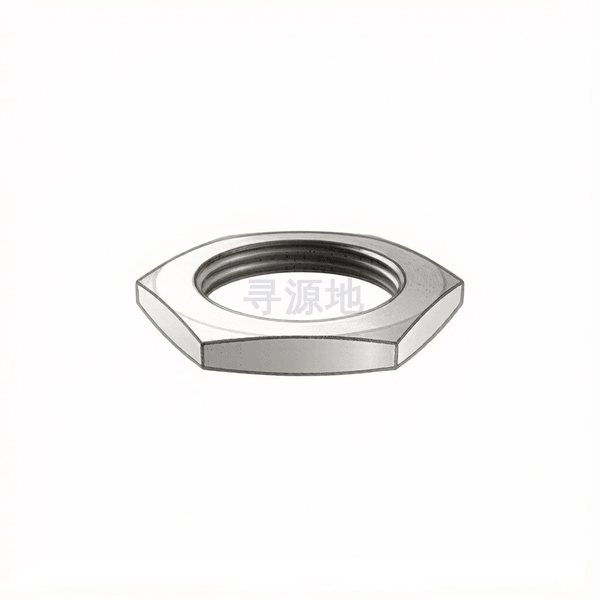

六角特扁细牙螺母
Hexagon extra flat nuts with fine pitch thread
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 6170 | ISO 4032 | DIN 934 | ASME B18.2.2 |
螺纹尺寸 d | M6 | M10 | M12 | M16 | |
|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.5 | 0.75 | 0.75 |
| s | 对边宽度 最大值 | 10 | 14 | 17 | 22 |
| s | 对边宽度 最小值 | 9.64 | 13.57 | 16.57 | 21.48 |
| k | 头部厚度 最大值 | 2 | 2 | 2 | 3 |
| k | 头部厚度 最小值 | 1.75 | 1.75 | 1.75 | 2.75 |
SJ 2508-1984 国家标准规范技术条件与参数矩阵
| 材料 | |||
材料 | 牌号 |
|
|
标准 |
|
| |
螺纹 | 公差 |
|
|
标准 | |||
公差 | 产品等级 |
|
|
标准 |
|
| |
表面处理 |
|
| |
验收及包装 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：电子电器
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合相应强度外螺纹螺栓/螺柱实现强力夹紧，工业机械、工程结构通用锁紧
生产制造工艺与质量控制
产品等级（精度）：A级 (D≤16mm); B级 (D>16mm) (6H)
常用材料与性能等级：6级; 8级; 10级; 12级; A2-70; A4-70
对应国际/德标：GB/T 6170; DIN 934; ISO 4032; ASME B18.2.2
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
全流程工序步骤：
冷镦合金盘条 → 球化退火 → 酸洗磷化 → 抽线 → 多工位螺母成型机剪切镦压六角坯 → 冲底孔 → 气动自动螺母攻牙机攻丝 → 淬火回火热处理(高强级) → 表面电镀/热镀锌 → 除氢 → 光学挑选机检验 → 包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
