电子平台标准档案编号：BJT-SJ-SJ-2504-59BC
现行有效
SJ 2504-1984

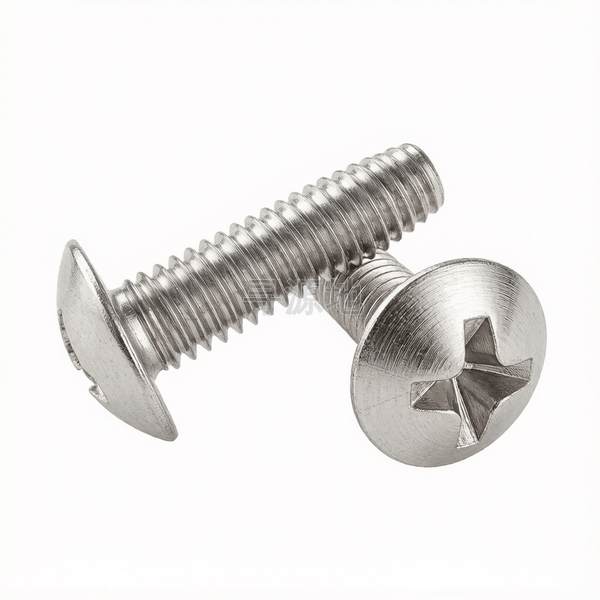

十字槽扁圆头普通螺纹自攻螺钉(H型)
Cross slotted flat round head self tapping screw-type H
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 845~847 | ISO 7049 | DIN 7981 | ASME B18.6.4 |
螺纹尺寸 d | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 |
| k | 头部厚度 最大值 | 1.3 | 1.6 | 2.05 | 2.35 | 2.65 | 3.25 | 3.9 |
| k | 头部厚度 最小值 | 1.1 | 1.4 | 1.75 | 2.05 | 2.35 | 2.95 | 3.5 |
| dk | 头部外径 最大值 | 4.5 | 5.7 | 6.9 | 8.1 | 9.4 | 11.8 | 14 |
| dk | 头部外径 最小值 | 4.1 | 5.3 | 6.4 | 7.6 | 8.9 | 11.2 | 13.7 |
| r | 过渡圆角 最小值 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 |
| da | 过渡圆径 最大值 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 |
| a | 末端距 最大值 | 0.8 | 0.9 | 1 | 1.2 | 1.4 | 1.6 | 2 |
| t | max | 1.01 | 1.32 | 1.72 | 1.83 | 2.13 | 2.83 | 2.86 |
| t | min | 0.65 | 0.95 | 1.34 | 1.4 | 1.6 | 2.29 | 2.31 |
| d1 | max | 1.37 | 1.8 | 2.22 | 2.57 | 2.93 | 3.78 | 4.5 |
| d1 | min | 1.23 | 1.63 | 2.02 | 2.37 | 2.67 | 3.48 | 4.17 |
| M | 参数值 | 2.2 | 2.5 | 2.9 | 3.9 | 4.2 | 4.9 | 6.2 |
| No. | 参数值 | 1 | 1 | 1 | 2 | 2 | 2 | 3 |
SJ 2504-1984 国家标准规范技术条件与参数矩阵
材料 |
| |
螺纹 | 公差 |
|
标准 | ||
机械性能 |
| |
公差 | 产品等级 |
|
标准 |
| |
表面处理 |
| |
验收及包装 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：电子电器
核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装
主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件
典型应用节点：
白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定
生产制造工艺与质量控制
产品等级（精度）：A级 (成型自攻级)
常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847
推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
全流程工序步骤：
优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
