美汽标平台标准档案编号：BJT-SAE-SAE-J58-4711
现行有效
SAE J58-1998

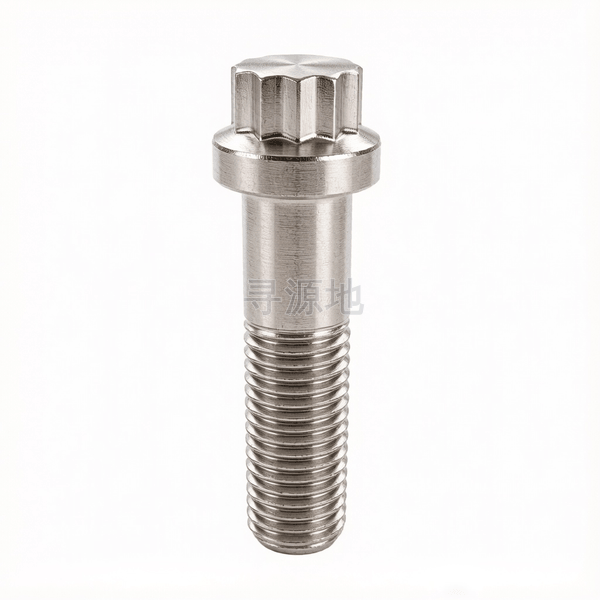

12角法兰螺栓
Flange 12-Piont screws
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 16674.1 | ISO 4162 | DIN 6921 |
螺纹尺寸 d | 1 | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 7/8 | 1-1/2 | 1-1/4 | 1-1/8 | 1-3/8 | 5/16 | 7/16 | 9/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| h | min | 0.268 | 0.129 | 0.058 | 0.2 | 0.095 | 0.166 | 0.234 | 0.433 | 0.35 | 0.31 | 0.392 | 0.074 | 0.109 | 0.145 |
| s | 对边宽度 最大值 | 1.003 | 0.502 | 0.252 | 0.752 | 0.377 | 0.627 | 0.877 | 1.503 | 1.253 | 1.128 | 1.378 | 0.315 | 0.438 | 0.564 |
| s | 对边宽度 最小值 | 0.991 | 0.493 | 0.244 | 0.743 | 0.368 | 0.618 | 0.866 | 1.489 | 1.24 | 1.115 | 1.365 | 0.306 | 0.429 | 0.555 |
| e | 对角宽 最小值 | 1.13 | 0.562 | 0.278 | 0.847 | 0.42 | 0.705 | 0.987 | 1.697 | 1.414 | 1.271 | 1.556 | 0.348 | 0.489 | 0.633 |
| k | 头部厚度 最大值 | 1 | 0.5 | 0.26 | 0.75 | 0.375 | 0.625 | 0.875 | 1.5 | 1.25 | 1.125 | 1.375 | 0.312 | 0.438 | 0.563 |
| dc | 法兰外径 最大值 | 1.5 | 0.75 | 0.375 | 1.125 | 0.562 | 0.938 | 1.312 | 2.25 | 1.875 | 1.688 | 2.062 | 0.469 | 0.656 | 0.844 |
| dc | 法兰外径 最小值 | 1.479 | 0.735 | 0.365 | 1.107 | 0.55 | 0.921 | 1.293 | 2.224 | 1.852 | 1.665 | 2.038 | 0.457 | 0.642 | 0.828 |
| r | 过渡圆角 最大值 | 0.05 | 0.026 | 0.014 | 0.039 | 0.02 | 0.032 | 0.044 | 0.07 | 0.06 | 0.055 | 0.065 | 0.017 | 0.023 | 0.029 |
| r | 过渡圆角 最小值 | 0.04 | 0.02 | 0.009 | 0.03 | 0.015 | 0.024 | 0.034 | 0.06 | 0.05 | 0.045 | 0.055 | 0.012 | 0.018 | 0.022 |
| ds | max | 1 | 0.5 | 0.25 | 0.75 | 0.375 | 0.625 | 0.875 | 1.5 | 1.25 | 1.125 | 1.375 | 0.3125 | 0.4375 | 0.5625 |
| ds | min | 0.9886 | 0.4919 | 0.2435 | 0.7406 | 0.3678 | 0.6163 | 0.8647 | 1.4818 | 1.2336 | 1.1086 | 1.3568 | 0.3053 | 0.4294 | 0.5538 |
该标准（SAE J58-1998）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级8.8; 10.9 (带防滑花齿/平滑光面)
表面处理规范达克罗(防腐涂层);电镀彩锌;镀蓝白锌;热浸镀锌;黑色电泳
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
汽车发动机底盘连接、农业机械强烈振动节点、光伏安装支架导轨自锁防松装配
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：8.8; 10.9 (带防滑花齿/平滑光面)
对应国际/德标：DIN 6921; ISO 4162; ISO 15071; GB/T 16674.1; GB/T 5789
推荐表面防腐：达克罗(防腐涂层);电镀彩锌;镀蓝白锌;热浸镀锌;黑色电泳
全流程工序步骤：
优质碳素钢/合金钢盘条退火 → 酸洗磷化拔丝 → 多工位成型机冷镦六角头与法兰盘 → 搓丝滚丝 → 可控气氛连续网带炉调质热处理 → 达克罗涂覆烘烤或电镀锌 → 除氢退火 → 螺纹与同轴度全检 → 包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
