美汽标平台标准档案编号：BJT-SAE-SAE-J492-4-1EB0
现行有效
SAE J492-4-1968

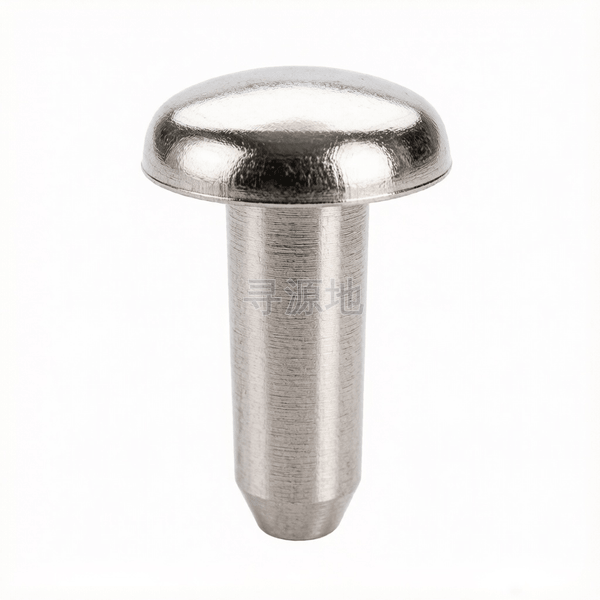

盘头铆钉表4
Pan head rivets-Table 4
| 国标 GB | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|
| GB/T 867 | DIN 660 | ASME B18.7 |
螺纹尺寸 d | 1/4 | 1/8 | 3/8 | 1/16 | 3/16 | 3/32 | 5/16 | 5/32 | 7/16 | 7/32 | 9/32 | 11/32 | 13/32 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| k | 头部厚度 最大值 | 0.151 | 0.078 | 0.225 | 0.04 | 0.114 | 0.06 | 0.187 | 0.096 | 0.261 | 0.133 | 0.17 | 0.206 | 0.243 |
| k | 头部厚度 最小值 | 0.135 | 0.066 | 0.205 | 0.03 | 0.1 | 0.048 | 0.169 | 0.082 | 0.239 | 0.119 | 0.152 | 0.186 | 0.221 |
| dk | 头部外径 最大值 | 0.444 | 0.225 | 0.663 | 0.118 | 0.334 | 0.173 | 0.552 | 0.279 | 0.772 | 0.391 | 0.499 | 0.608 | 0.719 |
| dk | 头部外径 最小值 | 0.414 | 0.205 | 0.625 | 0.098 | 0.308 | 0.153 | 0.518 | 0.257 | 0.728 | 0.365 | 0.465 | 0.57 | 0.675 |
| c | 倒角高 | 0.062 | 0.031 | 0.094 | 0.015 | 0.047 | 0.023 | 0.078 | 0.039 | 0.11 | 0.055 | 0.07 | 0.086 | 0.102 |
| d | 大径 最大值 | 0.253 | 0.127 | 0.38 | 0.065 | 0.191 | 0.096 | 0.316 | 0.158 | 0.443 | 0.222 | 0.285 | 0.348 | 0.411 |
| d | 大径 最小值 | 0.244 | 0.121 | 0.365 | 0.059 | 0.182 | 0.09 | 0.304 | 0.152 | 0.428 | 0.213 | 0.273 | 0.336 | 0.396 |
| d1 | 参数值 | 0.204 | 0.102 | 0.307 | 0.051 | 0.154 | 0.077 | 0.255 | 0.127 | 0.358 | 0.179 | 0.23 | 0.281 | 0.332 |
该标准（SAE J492-4-1968）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级塑性冷镦变形级
推荐性能等级塑性优异低碳钢 (Q195/ML10); 铝合金; 铜; 304不锈钢
表面处理规范镀蓝白锌;镀镍;仿金黄铜电镀;阳极氧化(铝质);本色退火清洗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：钣金/汽车/航空
核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳
主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接
典型应用节点：
刹车片摩擦块铆接、童车五金框架连接、行李箱锁扣及不可拆卸永久固定
生产制造工艺与质量控制
产品等级（精度）：塑性冷镦变形级
常用材料与性能等级：塑性优异低碳钢 (Q195/ML10); 铝合金; 铜; 304不锈钢
对应国际/德标：GB/T 867; GB/T 869; DIN 660; DIN 6791; ASME B18.7
推荐表面防腐：镀蓝白锌;镀镍;仿金黄铜电镀;阳极氧化(铝质);本色退火清洗
全流程工序步骤：
优良塑性盘丝软化退火 → 轻拉酸洗 → 多工位冷镦机制头并冲出尾部空心孔 → 清洗光亮退火 → 滚镀锌或镀镍处理 → 脱水烘干 → 铆合翻边工艺性抽检 → 包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
