美汽标平台标准档案编号：BJT-SAE-SAE-J492-2-F655
现行有效
SAE J492-2-1968

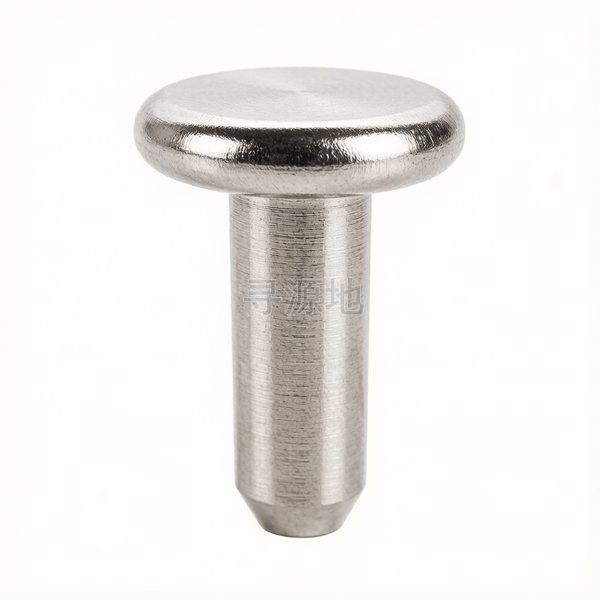

平圆头铆钉表2
Flat head rivets-Table 2
| 国标 GB | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|
| GB/T 867 | DIN 660 | ASME B18.7 |
螺纹尺寸 d | 1/4 | 1/8 | 3/8 | 1/16 | 3/16 | 3/32 | 5/16 | 5/32 | 7/16 | 7/32 | 9/32 | 11/32 | 13/32 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| k | 头部厚度 最大值 | 0.091 | 0.048 | 0.135 | 0.027 | 0.069 | 0.038 | 0.113 | 0.059 | 0.157 | 0.08 | 0.106 | 0.124 | 0.146 |
| k | 头部厚度 最小值 | 0.075 | 0.036 | 0.115 | 0.017 | 0.055 | 0.026 | 0.095 | 0.045 | 0.135 | 0.065 | 0.085 | 0.104 | 0.124 |
| dk | 头部外径 最大值 | 0.515 | 0.26 | 0.769 | 0.14 | 0.361 | 0.2 | 0.641 | 0.323 | 0.896 | 0.453 | 0.579 | 0.705 | 0.834 |
| dk | 头部外径 最小值 | 0.485 | 0.24 | 0.731 | 0.12 | 0.307 | 0.18 | 0.607 | 0.301 | 0.852 | 0.427 | 0.545 | 0.667 | 0.79 |
| c | 倒角高 | 0.062 | 0.031 | 0.094 | 0.015 | 0.047 | 0.023 | 0.078 | 0.039 | 0.11 | 0.055 | 0.07 | 0.086 | 0.102 |
| d | 大径 最大值 | 0.253 | 0.127 | 0.38 | 0.065 | 0.191 | 0.096 | 0.316 | 0.158 | 0.443 | 0.222 | 0.285 | 0.348 | 0.411 |
| d | 大径 最小值 | 0.244 | 0.121 | 0.365 | 0.059 | 0.182 | 0.09 | 0.304 | 0.152 | 0.428 | 0.213 | 0.273 | 0.336 | 0.396 |
| d1 | 参数值 | 0.204 | 0.102 | 0.307 | 0.051 | 0.154 | 0.077 | 0.255 | 0.127 | 0.358 | 0.179 | 0.23 | 0.281 | 0.332 |
该标准（SAE J492-2-1968）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级塑性冷镦变形级
推荐性能等级塑性优异低碳钢 (Q195/ML10); 铝合金; 铜; 304不锈钢
表面处理规范镀蓝白锌;镀镍;仿金黄铜电镀;阳极氧化(铝质);本色退火清洗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：钣金/汽车/航空
核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳
主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接
典型应用节点：
刹车片摩擦块铆接、童车五金框架连接、行李箱锁扣及不可拆卸永久固定
生产制造工艺与质量控制
产品等级（精度）：塑性冷镦变形级
常用材料与性能等级：塑性优异低碳钢 (Q195/ML10); 铝合金; 铜; 304不锈钢
对应国际/德标：GB/T 867; GB/T 869; DIN 660; DIN 6791; ASME B18.7
推荐表面防腐：镀蓝白锌;镀镍;仿金黄铜电镀;阳极氧化(铝质);本色退火清洗
全流程工序步骤：
优良塑性盘丝软化退火 → 轻拉酸洗 → 多工位冷镦机制头并冲出尾部空心孔 → 清洗光亮退火 → 滚镀锌或镀镍处理 → 脱水烘干 → 铆合翻边工艺性抽检 → 包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
