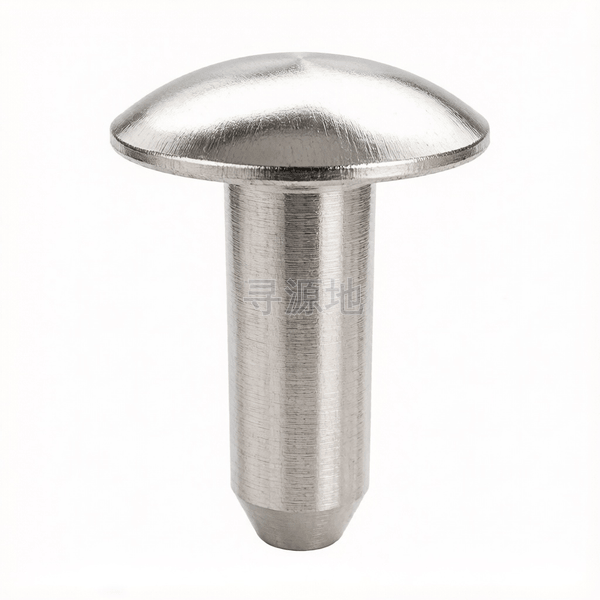

SAE J492-15-1968
扁头铆钉表5
Truss head rivets-Table 5
螺纹尺寸 d | 1/4 | 1/8 | 3/8 | 3/16 | 3/32 | 5/16 | 5/32 | 7/16 | 7/32 | 9/32 | 11/32 | 13/32 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| k | 头部厚度 最大值 | 0.091 | 0.048 | 0.135 | 0.069 | 0.038 | 0.113 | 0.059 | 0.157 | 0.08 | 0.103 | 0.124 | 0.145 |
| k | 头部厚度 最小值 | 0.075 | 0.036 | 0.115 | 0.055 | 0.026 | 0.095 | 0.045 | 0.135 | 0.066 | 0.085 | 0.104 | 0.123 |
| dk | 头部外径 最大值 | 0.59 | 0.297 | 0.878 | 0.442 | 0.226 | 0.732 | 0.368 | 1.02 | 0.515 | 0.661 | 0.806 | 0.949 |
| dk | 头部外径 最小值 | 0.56 | 0.277 | 0.848 | 0.422 | 0.206 | 0.702 | 0.348 | 0.99 | 0.495 | 0.631 | 0.776 | 0.919 |
| c | 倒角高 | 0.062 | 0.031 | 0.094 | 0.047 | 0.023 | 0.078 | 0.039 | 0.11 | 0.055 | 0.07 | 0.086 | 0.102 |
| d | 大径 最大值 | 0.253 | 0.127 | 0.38 | 0.191 | 0.096 | 0.316 | 0.158 | 0.443 | 0.222 | 0.285 | 0.348 | 0.411 |
| d | 大径 最小值 | 0.244 | 0.121 | 0.365 | 0.182 | 0.09 | 0.304 | 0.152 | 0.428 | 0.213 | 0.273 | 0.336 | 0.396 |
| d1 | 参数值 | 0.204 | 0.102 | 0.307 | 0.154 | 0.077 | 0.255 | 0.127 | 0.358 | 0.179 | 0.23 | 0.281 | 0.332 |
该标准（SAE J492-15-1968）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级精密加工级 (外圆公差 m6, h8, 1:50锥度)
推荐性能等级45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
表面处理规范表面发黑涂油;超声波脱脂微油;本色高精研磨
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：钣金/汽车/航空
核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳
主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
