美汽标平台标准档案编号：BJT-SAE-SAE-J492-12-A615
现行有效
SAE J492-12-1968

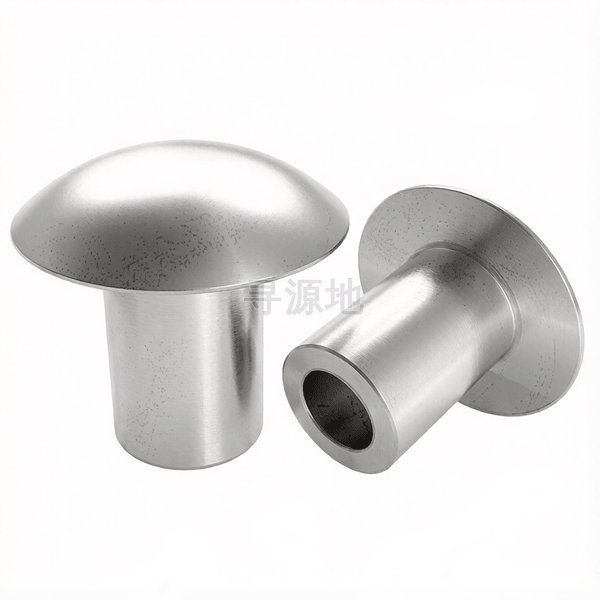

扁头半空心铆钉表12
Truss head semitubular rivets-Table 12
螺纹尺寸 d | 1/4 | 1/8 | 1/16 | 3/16 | 3/32 | 5/64 | 7/32 | 7/64 | 9/64 | |
|---|---|---|---|---|---|---|---|---|---|---|
| k | 头部厚度 最大值 | 0.085 | 0.038 | 0.02 | 0.065 | 0.026 | 0.023 | 0.075 | 0.032 | 0.045 |
| k | 头部厚度 最小值 | 0.071 | 0.03 | 0.014 | 0.055 | 0.02 | 0.017 | 0.061 | 0.026 | 0.035 |
| dk | 头部外径 最大值 | 0.507 | 0.223 | 0.114 | 0.318 | 0.152 | 0.133 | 0.444 | 0.192 | 0.239 |
| dk | 头部外径 最小值 | 0.493 | 0.213 | 0.104 | 0.306 | 0.142 | 0.123 | 0.43 | 0.182 | 0.229 |
| d | 大径 最大值 | 0.252 | 0.123 | 0.061 | 0.188 | 0.089 | 0.075 | 0.217 | 0.099 | 0.146 |
| d | 大径 最小值 | 0.244 | 0.118 | 0.058 | 0.182 | 0.085 | 0.072 | 0.217 | 0.095 | 0.141 |
| t | min | 0.183 | 0.082 | 0.042 | 0.135 | 0.057 | 0.053 | 0.151 | 0.065 | 0.104 |
| d1 | max | 0.191 | 0.095 | 0.046 | 0.145 | 0.069 | 0.053 | 0.166 | 0.076 | 0.112 |
| d1 | min | 0.181 | 0.091 | 0.042 | 0.139 | 0.065 | 0.047 | 0.15 | 0.072 | 0.106 |
该标准（SAE J492-12-1968）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级精密加工级 (外圆公差 m6, h8, 1:50锥度)
推荐性能等级45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
表面处理规范表面发黑涂油;超声波脱脂微油;本色高精研磨
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：钣金/汽车/航空
核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳
主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
