QJ 2396-1992

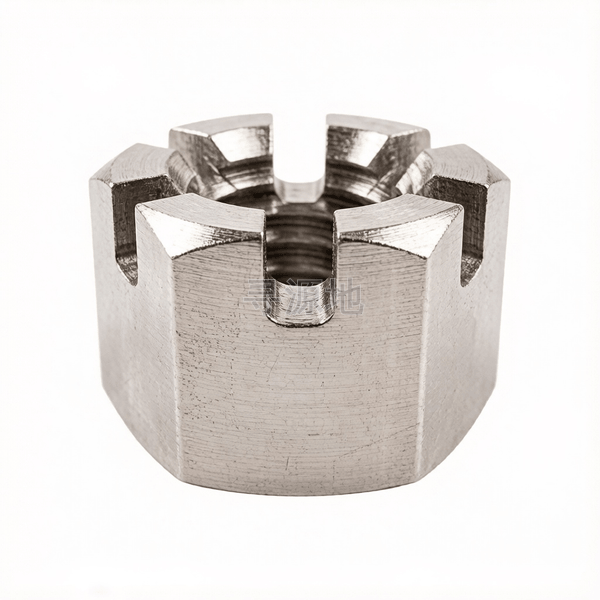

六角开槽螺母
Hexagon slotted nuts
螺纹尺寸 d | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.5 |
| s | 对边宽度 最大值 | 8 | 10 | 13 | 16 |
| s | 对边宽度 最小值 | 7.78 | 9.78 | 12.73 | 15.73 |
| e | 对角宽 最小值 | 8.79 | 11.05 | 14.38 | 17.77 |
| k | 头部厚度 最大值 | 6.7 | 7.7 | 9.8 | 12.4 |
| k | 头部厚度 最小值 | 6.4 | 7.34 | 9.44 | 11.97 |
| n | max | 2 | 2.6 | 3.1 | 3.4 |
| n | min | 1.4 | 2 | 2.5 | 2.8 |
| w | max | 4.7 | 5.2 | 6.8 | 8.4 |
| w | min | 4.4 | 4.9 | 6.44 | 8.04 |
QJ 2396-1992 国家标准规范技术条件与参数矩阵
| 材料 | ||
材料 |
|
|
表面处理 |
|
|
其它技术要求 |
|
|
| 槽的底部允许制成平底。 （m-w）长度内允许制成喇叭形的螺纹孔。 六角与螺母开槽端的端面交接处允许有圆钝。 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：航空航天
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合螺栓穿孔插入开口销进行刚性防松，重型卡车轮毂轴承、起重吊钩回转轴锁死
生产制造工艺与质量控制
产品等级（精度）：A级 / B级
常用材料与性能等级：8级; 10级
对应国际/德标：GB/T 6178; DIN 935; ISO 7035
推荐表面防腐：发黑;电镀蓝白锌;热浸镀锌;达克罗
全流程工序步骤：
盘条拔丝 → 冷镦下料成型螺母坯 → 冲孔 → 高精铣槽机铣开槽口 → 内螺纹攻丝 → 调质热处理 → 表面防腐处理 → 清洗包装
