航天平台标准档案编号：BJT-QJ-QJ-2391-6813
现行有效
QJ 2391-1992

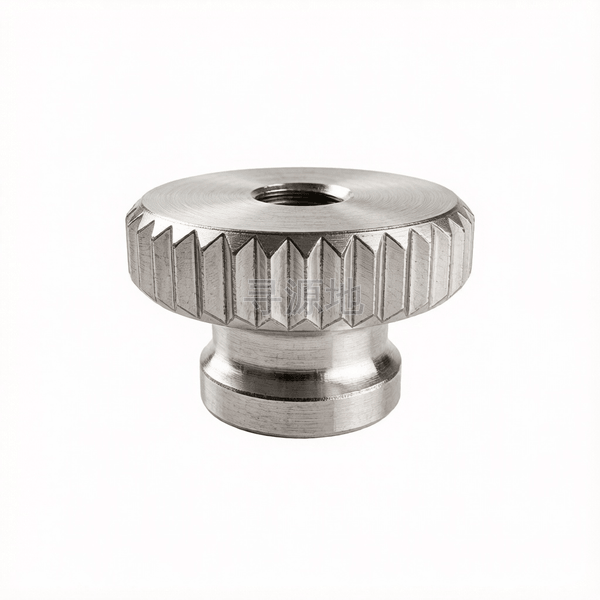

滚花高螺母
Knurled nuts with collar
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 6170 | ISO 4032 | DIN 934 | ASME B18.2.2 |
螺纹尺寸 d | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| h | 高度/厚度 | 1 | 1 | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.8 |
| k | 头部厚度 | 2 | 2.2 | 2.8 | 3 | 4 | 5 | 6 | 8 |
| dk | 头部外径 最大值 | 8.22 | 9.22 | 11.27 | 12.27 | 16.27 | 20.33 | 24.33 | 30.33 |
| dk | 头部外径 最小值 | 7.78 | 8.78 | 10.73 | 11.73 | 15.73 | 19.67 | 23.67 | 29.67 |
| r | 过渡圆角 最小值 | 1.25 | 1.5 | 2 | 2 | 2.5 | 3 | 4 | 5 |
| da | 过渡圆径 最大值 | 2.45 | 2.95 | 3.5 | 4.5 | 5.5 | 6.56 | 8.86 | 10.93 |
| da | min | 2.2 | 2.7 | 3.2 | 4.2 | 5.2 | 6.2 | 8.5 | 10.5 |
| t | max | 1.5 | 2 | 2 | 2.5 | 3 | 4 | 5 | 6.5 |
| d1 | 参数值 | 3.8 | 4.4 | 5.2 | 6.4 | 9 | 11 | 13 | 17.5 |
| ds | max | 4.5 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| ds | min | 4.2 | 4.7 | 5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 |
| m | max | 5 | 5.5 | 7 | 8 | 10 | 12 | 16 | 20 |
| m | min | 4.7 | 5.2 | 6.64 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 |
QJ 2391-1992 国家标准规范技术条件与参数矩阵
材料 |
|
表面处理 |
|
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：航空航天
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合相应强度外螺纹螺栓/螺柱实现强力夹紧，工业机械、工程结构通用锁紧
生产制造工艺与质量控制
产品等级（精度）：A级 (D≤16mm); B级 (D>16mm) (6H)
常用材料与性能等级：6级; 8级; 10级; 12级; A2-70; A4-70
对应国际/德标：GB/T 6170; DIN 934; ISO 4032; ASME B18.2.2
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
全流程工序步骤：
冷镦合金盘条 → 球化退火 → 酸洗磷化 → 抽线 → 多工位螺母成型机剪切镦压六角坯 → 冲底孔 → 气动自动螺母攻牙机攻丝 → 淬火回火热处理(高强级) → 表面电镀/热镀锌 → 除氢 → 光学挑选机检验 → 包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
