QJ 2381-1992

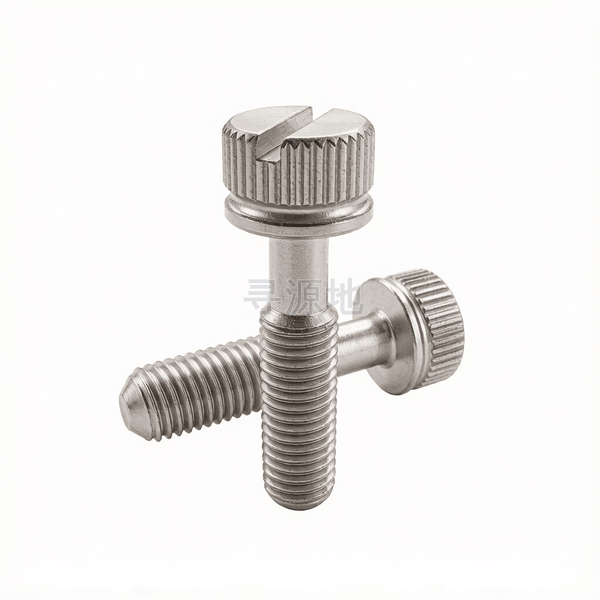

滚花头不脱出螺钉
Knurled thumb screws with waisted shank
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| k | 头部厚度 最大值 | 4.5 | 6.5 | 7 | 10 | 12 | 13.5 |
| k | 头部厚度 最小值 | 4.32 | 6.32 | 6.78 | 9.64 | 11.57 | 13.07 |
| dk | 头部外径 最大值 | 5.18 | 8.22 | 9.22 | 11.27 | 14.27 | 17.27 |
| dk | 头部外径 最小值 | 4.82 | 7.78 | 8.78 | 10.73 | 13.73 | 16.73 |
| r | 过渡圆角 最小值 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 |
| t | min | 0.7 | 1 | 1.2 | 1.4 | 1.9 | 2.4 |
| ds | max | 2 | 2.8 | 3.5 | 4.5 | 5.5 | 7 |
| ds | min | 1.86 | 2.66 | 3.32 | 4.32 | 5.32 | 6.78 |
| k1 | 参数值 | 1 | 1.5 | 1.5 | 2 | 2.5 | 2.5 |
| n | max | 1 | 1.51 | 1.51 | 1.91 | 2.31 | 2.81 |
| n | min | 0.86 | 1.26 | 1.28 | 1.66 | 2.06 | 2.56 |
QJ 2381-1992 国家标准规范技术条件与参数矩阵
| 材料 | ||
材料 |
|
|
表面处理 |
|
|
其余技术条件 |
|
|
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：航空航天
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
