QJ 2367-1992

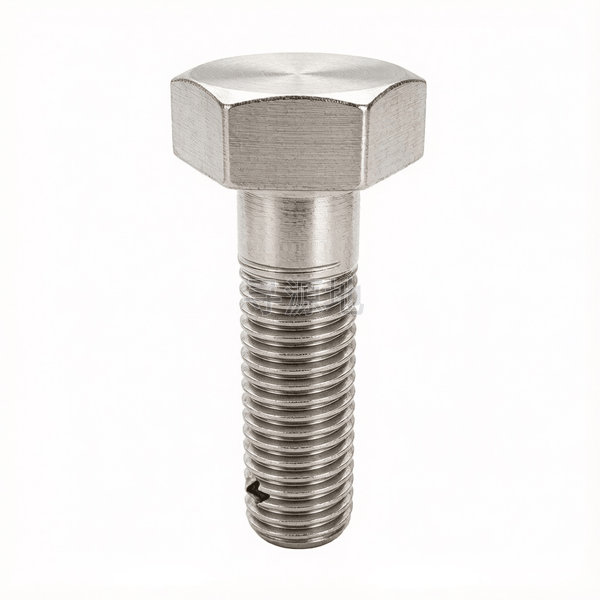

六角头螺杆带孔螺栓
Hexagon bolts with split pin hole on shank
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 |
螺纹尺寸 d | M4 | M5 | M6 | M8 | M10 | M12 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
| s | 对边宽度 最大值 | 7 | 8 | 10 | 13 | 16 | 18 |
| s | 对边宽度 最小值 | 6.78 | 7.78 | 9.78 | 12.73 | 15.73 | 17.73 |
| e | 对角宽 最小值 | 7.66 | 8.79 | 11.05 | 14.38 | 17.77 | 20.03 |
| k | 头部厚度 最大值 | 2.92 | 3.65 | 4.15 | 5.45 | 6.58 | 7.68 |
| k | 头部厚度 最小值 | 2.68 | 3.35 | 3.85 | 5.15 | 6.22 | 7.32 |
| r | 过渡圆角 最小值 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 |
| da | 过渡圆径 最大值 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 14.2 |
| d1 | max | 1.25 | 1.45 | 1.85 | 2.25 | 2.75 | 3.5 |
| d1 | min | 1 | 1.2 | 1.6 | 2 | 2.5 | 3.2 |
| ds | max | 4 | 5 | 6 | 8 | 10 | 12 |
| ds | min | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 |
| L1 | 参数值 | 2.5 | 3 | 3.5 | 4 | 5 | 6 |
QJ 2367-1992 国家标准规范技术条件与参数矩阵
材料 |
|
|
|
|
热处理 |
|
|
|
|
表面处理 |
|
|
|
|
其余技术条件 |
|
|
|
|
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：航空航天
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
