航天平台标准档案编号：BJT-QJ-QJ-2366-7D04
现行有效
QJ 2366-1992

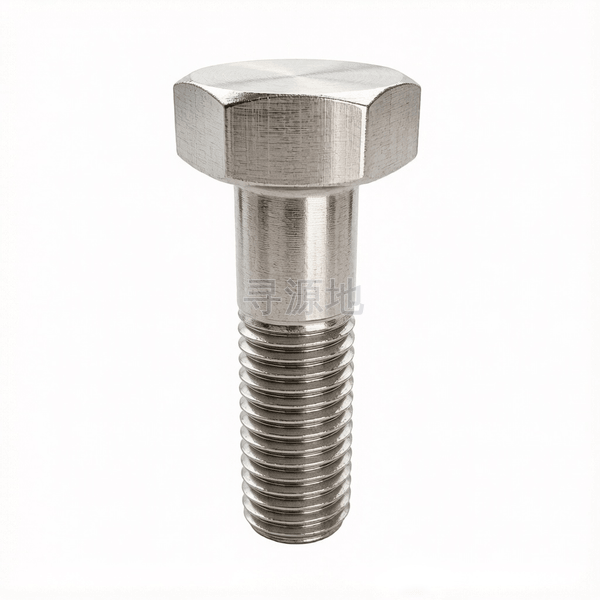

六角头螺栓
Hexagon head bolts
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
| s | 对边宽度 最大值 | 5.5 | 7 | 8 | 10 | 13 | 16 | 18 |
| s | 对边宽度 最小值 | 5.32 | 6.78 | 7.78 | 9.78 | 12.73 | 15.73 | 17.73 |
| e | 对角宽 最小值 | 6.07 | 7.66 | 8.79 | 11.05 | 14.38 | 17.77 | 20.03 |
| k | 头部厚度 最大值 | 2.12 | 2.92 | 3.65 | 4.15 | 5.45 | 6.58 | 7.68 |
| k | 头部厚度 最小值 | 1.88 | 2.68 | 3.35 | 3.85 | 5.15 | 6.22 | 7.32 |
| r | 过渡圆角 最小值 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 |
| da | 过渡圆径 最大值 | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 14.2 |
| ds | max | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| ds | min | 2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 |
QJ 2366-1992 国家标准规范技术条件与参数矩阵
材料 |
|
|
|
|
|
螺纹规格d |
|
|
|
|
|
热处理 |
|
|
|
|
|
表面处理 |
|
|
|
|
|
其余技术条件 |
|
|
|
|
|
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：航空航天
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
