企标平台标准档案编号：BJT-QIB-QIB-IND-TPS-EE3A
现行有效
QIB/IND TPS

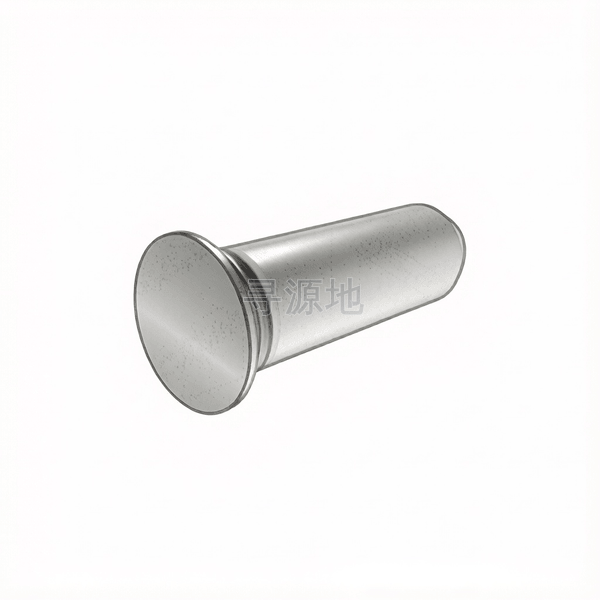

统一螺纹300不锈钢导向销
UN guide pin-300 Series stainless steel
螺纹尺寸 d | 0.125 | 0.187 | 0.25 | |
|---|---|---|---|---|
| dk | 头部外径 最大值 | 0.22 | 0.285 | 0.35 |
| dk | 头部外径 最小值 | 0.19 | 0.255 | 0.32 |
| d | 大径 最大值 | 0.127 | 0.189 | 0.252 |
| d | 大径 最小值 | 0.123 | 0.185 | 0.248 |
| a | 末端距 最大值 | 0.09 | 0.09 | 0.09 |
| dp | max | 0.096 | 0.138 | 0.183 |
| dp | min | 0.084 | 0.126 | 0.171 |
该标准（QIB/IND TPS）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级精密加工级 (外圆公差 m6, h8, 1:50锥度)
推荐性能等级45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
表面处理规范表面发黑涂油;超声波脱脂微油;本色高精研磨
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
