企标平台标准档案编号：BJT-QIB-QIB-IND-S-98CA
现行有效
QIB/IND S

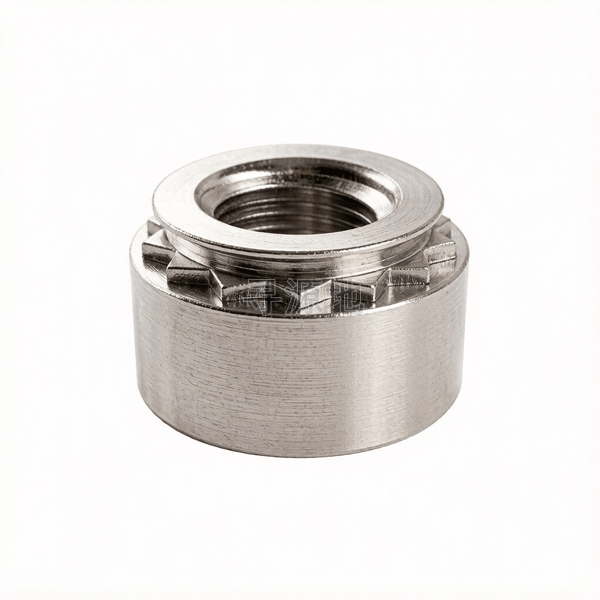

碳钢压铆螺母
clinching nut-Carbon steel
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 6170 | ISO 4032 | DIN 934 | ASME B18.2.2 |
螺纹尺寸 d | M2.5-0 | M2.5-1 | M2.5-2 | M3.5-0 | M3.5-1 | M3.5-2 | M2-0 | M2-1 | M2-2 | M3-0 | M3-1 | M3-2 | M4-0 | M4-1 | M4-2 | M5-0 | M5-1 | M5-2 | M6-0 | M6-1 | M6-2 | M8-1 | M8-2 | M10-1 | M10-2 | M6-00 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.45 | 0.45 | 0.45 | 0.6 | 0.6 | 0.6 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.7 | 0.7 | 0.7 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1.25 | 1.25 | 1.5 | 1.5 | 1 |
| h | max | 0.77 | 0.97 | 1.38 | 0.77 | 0.97 | 1.38 | 0.77 | 0.97 | 1.38 | 0.77 | 0.97 | 1.38 | 0.77 | 0.97 | 1.38 | 0.77 | 0.97 | 1.38 | 1.15 | 1.38 | 2.21 | 1.38 | 2.21 | 2.21 | 3.05 | 0.89 |
| h | coder | 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | 1 | 2 | 1 | 2 | 0 |
| k | 头部厚度 最大值 | 1.75 | 1.75 | 1.75 | 1.75 | 1.75 | 1.75 | 1.75 | 1.75 | 1.75 | 1.75 | 1.75 | 1.75 | 2.25 | 2.25 | 2.25 | 2.25 | 2.25 | 2.25 | 4.33 | 4.33 | 4.33 | 5.72 | 5.72 | 7.73 | 7.73 | 4.33 |
| k | 头部厚度 最小值 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.75 | 1.75 | 1.75 | 1.75 | 1.75 | 1.75 | 3.83 | 3.83 | 3.83 | 5.22 | 5.22 | 7.23 | 7.23 | 3.83 |
| dk | 头部外径 最大值 | 6.55 | 6.55 | 6.55 | 7.35 | 7.35 | 7.35 | 6.55 | 6.55 | 6.55 | 6.55 | 6.55 | 6.55 | 8.15 | 8.15 | 8.15 | 8.95 | 8.95 | 8.95 | 11.8 | 11.8 | 11.8 | 12.9 | 12.9 | 17.6 | 17.6 | 11.8 |
| dk | 头部外径 最小值 | 6.05 | 6.05 | 6.05 | 6.85 | 6.85 | 6.85 | 6.05 | 6.05 | 6.05 | 6.05 | 6.05 | 6.05 | 7.65 | 7.65 | 7.65 | 8.45 | 8.45 | 8.45 | 11.3 | 11.3 | 11.3 | 12.4 | 12.4 | 17.1 | 17.1 | 11.3 |
| dc | 法兰外径 最大值 | 4.2 | 4.2 | 4.2 | 4.73 | 4.73 | 4.73 | 4.2 | 4.2 | 4.2 | 4.2 | 4.2 | 4.2 | 5.38 | 5.38 | 5.38 | 6.33 | 6.33 | 6.33 | 8.72 | 8.72 | 8.72 | 10.47 | 10.47 | 13.97 | 13.97 | 8.72 |
| d1 | 参数值 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| Diameter | of mounting holes max | 4.3 | 4.3 | 4.3 | 4.83 | 4.83 | 4.83 | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 | 5.49 | 5.49 | 5.49 | 6.43 | 6.43 | 6.43 | 8.83 | 8.83 | 8.83 | 10.58 | 10.58 | 14.08 | 14.08 | 8.83 |
| Diameter | of mounting holes min | 4.22 | 4.22 | 4.22 | 4.75 | 4.75 | 4.75 | 4.22 | 4.22 | 4.22 | 4.22 | 4.22 | 4.22 | 5.41 | 5.41 | 5.41 | 6.35 | 6.35 | 6.35 | 8.75 | 8.75 | 8.75 | 10.5 | 10.5 | 14 | 14 | 8.75 |
| Thickness | of mounting plate min | 0.8 | 1 | 1.4 | 0.8 | 1 | 1.4 | 0.8 | 1 | 1.4 | 0.8 | 1 | 1.4 | 0.8 | 1 | 1.4 | 0.8 | 1 | 1.4 | 1.2 | 1.4 | 2.3 | 1.4 | 2.3 | 2.31 | 3.18 | 0.92 |
该标准（QIB/IND S）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (D≤16mm); B级 (D>16mm) (6H)
推荐性能等级6级; 8级; 10级; 12级; A2-70; A4-70
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合相应强度外螺纹螺栓/螺柱实现强力夹紧，工业机械、工程结构通用锁紧
生产制造工艺与质量控制
产品等级（精度）：A级 (D≤16mm); B级 (D>16mm) (6H)
常用材料与性能等级：6级; 8级; 10级; 12级; A2-70; A4-70
对应国际/德标：GB/T 6170; DIN 934; ISO 4032; ASME B18.2.2
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
全流程工序步骤：
冷镦合金盘条 → 球化退火 → 酸洗磷化 → 抽线 → 多工位螺母成型机剪切镦压六角坯 → 冲底孔 → 气动自动螺母攻牙机攻丝 → 淬火回火热处理(高强级) → 表面电镀/热镀锌 → 除氢 → 光学挑选机检验 → 包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
