企标平台标准档案编号：BJT-QIB-QIB-IND-LKA-5B62
现行有效
QIB/IND LKA

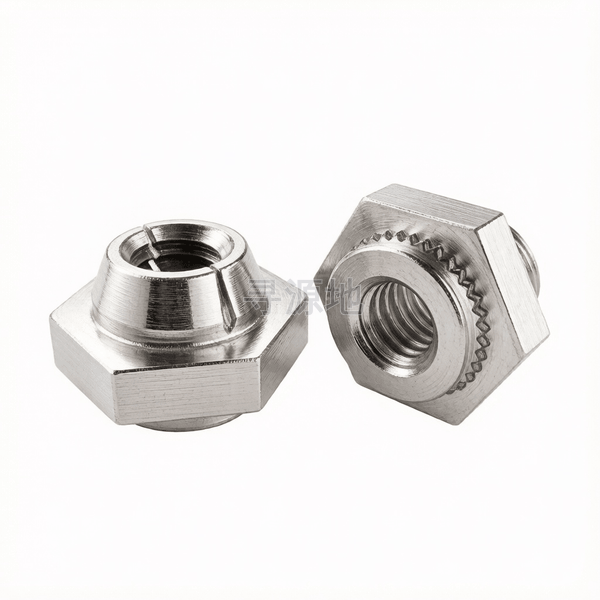

铝合金开槽自锁压铆螺母
Slotted self-locking clinching nut-Aluminium alloy
螺纹尺寸 d | M2.5-1 | M2.5-2 | M3-1 | M3-2 | M4-1 | M4-2 | M5-1 | M5-2 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.45 | 0.45 | 0.5 | 0.5 | 0.7 | 0.7 | 0.8 | 0.8 |
| h | max | 0.97 | 1.38 | 0.97 | 1.38 | 0.97 | 1.38 | 0.97 | 1.38 |
| s | 对边宽度 | 6.35 | 6.35 | 6.35 | 6.35 | 8.73 | 8.73 | 9.53 | 9.53 |
| k | 头部厚度 最大值 | 3.68 | 3.68 | 3.68 | 3.68 | 4.7 | 4.7 | 5.46 | 5.46 |
| k | 头部厚度 最小值 | 3.18 | 3.18 | 3.18 | 3.18 | 4.2 | 4.2 | 4.96 | 4.96 |
| dk | 头部外径 最大值 | 4.45 | 4.45 | 4.85 | 4.85 | 6.2 | 6.2 | 7.4 | 7.4 |
| dc | 法兰外径 最大值 | 4.35 | 4.35 | 4.73 | 4.73 | 6.73 | 6.73 | 7.9 | 7.9 |
该标准（QIB/IND LKA）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 / B级
推荐性能等级8级; 10级
表面处理规范发黑;电镀蓝白锌;热浸镀锌;达克罗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合螺栓穿孔插入开口销进行刚性防松，重型卡车轮毂轴承、起重吊钩回转轴锁死
生产制造工艺与质量控制
产品等级（精度）：A级 / B级
常用材料与性能等级：8级; 10级
对应国际/德标：GB/T 6178; DIN 935; ISO 7035
推荐表面防腐：发黑;电镀蓝白锌;热浸镀锌;达克罗
全流程工序步骤：
盘条拔丝 → 冷镦下料成型螺母坯 → 冲孔 → 高精铣槽机铣开槽口 → 内螺纹攻丝 → 调质热处理 → 表面防腐处理 → 清洗包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
