企标平台标准档案编号：BJT-QIB-QIB-IND-FMRB-38E4
现行有效
QIB/IND FMRB

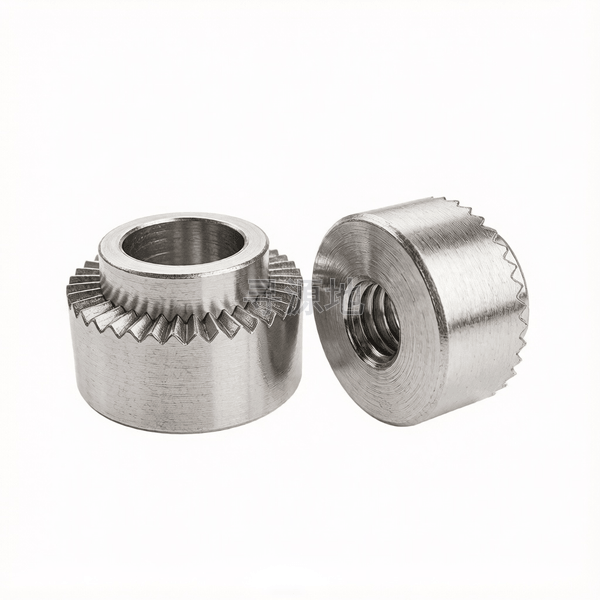

碳钢微型法兰滚花涨铆圆螺母
Miniature flange knurled expanded riveted round nut-Carbon steel
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 6177.1 | ISO 4161 | DIN 6923 |
螺纹尺寸 d | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | M12 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
| k | 头部厚度 最大值 | 2.43 | 2.93 | 2.93 | 3.33 | 3.33 | 3.93 | 5.23 | 6.63 | 7.73 | 10.33 |
| k | 头部厚度 最小值 | 2.17 | 2.67 | 2.67 | 3.07 | 3.07 | 3.67 | 4.97 | 6.37 | 7.47 | 10.07 |
| dk | 头部外径 最大值 | 5.15 | 5.65 | 5.65 | 7.15 | 7.15 | 8.65 | 10.15 | 12.15 | 16.15 | 19.15 |
| dk | 头部外径 最小值 | 4.85 | 5.35 | 5.35 | 6.85 | 6.85 | 8.35 | 9.85 | 11.85 | 15.85 | 18.85 |
| dc | 法兰外径 最大值 | 3.5 | 4.19 | 4.19 | 5.41 | 5.41 | 6.4 | 7.7 | 9.7 | 12.7 | 15.87 |
| dc | 法兰外径 最小值 | 3.37 | 4.06 | 4.06 | 5.28 | 5.28 | 6.27 | 7.57 | 9.57 | 12.57 | 15.74 |
| d1 | 参数值 | — | — | — | — | — | — | — | — | — | — |
该标准（QIB/IND FMRB）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6H)
推荐性能等级8级; 10级 (齿面防滑脱/光面密封)
表面处理规范达克罗涂覆;镀彩锌;镀蓝白锌;黑色电泳
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
汽车底盘悬挂结构、振动筛分机械配件、光伏导轨免平垫圈快速锁固
生产制造工艺与质量控制
产品等级（精度）：A级 (6H)
常用材料与性能等级：8级; 10级 (齿面防滑脱/光面密封)
对应国际/德标：GB/T 6177.1; DIN 6923; ISO 4161
推荐表面防腐：达克罗涂覆;镀彩锌;镀蓝白锌;黑色电泳
全流程工序步骤：
冷镦合金钢盘条退火 → 酸洗磷化 → 冷拔 → 冷镦成型法兰面与六角体 → 冲穿芯孔 → 自动精密攻丝 → 连续炉淬火回火调质 → 表面达克罗涂覆烘烤或电镀锌 → 除氢 → 全检包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
