QIB/IND 471/D1400/A

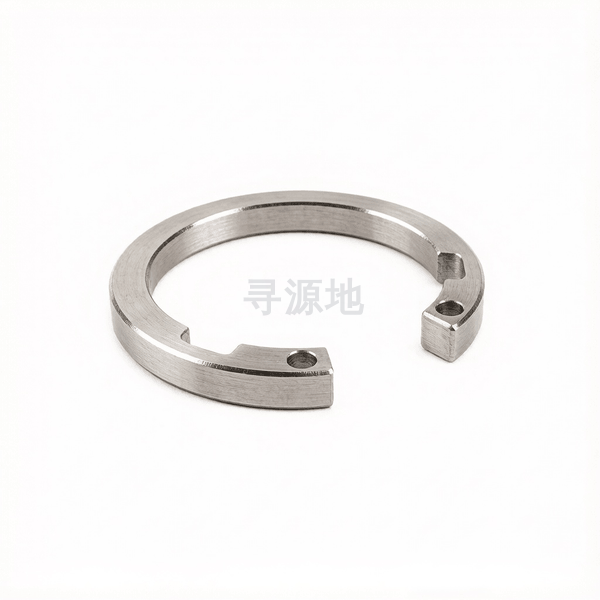

米制带齿反向轴用弹性挡圈(235≤d≤1000mm)
Metric external retaining rings(with lugs for shaft(235≤d≤1000mm)
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | Φ235 | Φ237 | Φ238 | Φ240 | Φ242 | Φ245 | Φ247 | Φ248 | Φ250 | Φ252 | Φ255 | Φ257 | Φ258 | Φ260 | Φ262 | Φ265 | Φ267 | Φ268 | Φ270 | Φ272 | Φ275 | Φ277 | Φ278 | Φ280 | Φ282 | Φ285 | Φ287 | Φ288 | Φ290 | Φ292 | Φ295 | Φ297 | Φ298 | Φ300 | Φ305 | Φ310 | Φ315 | Φ320 | Φ325 | Φ330 | Φ335 | Φ340 | Φ345 | Φ350 | Φ355 | Φ360 | Φ365 | Φ370 | Φ375 | Φ380 | Φ385 | Φ390 | Φ395 | Φ400 | Φ410 | Φ420 | Φ430 | Φ440 | Φ450 | Φ460 | Φ470 | Φ480 | Φ490 | Φ500 | Φ510 | Φ520 | Φ530 | Φ540 | Φ550 | Φ560 | Φ570 | Φ580 | Φ590 | Φ600 | Φ650 | Φ700 | Ф750 | Ф800 | Ф850 | Ф900 | Ф950 | Ф1000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 |
| h | min | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 5.85 | 5.85 | 5.85 | 5.85 | 5.85 | 5.85 | 5.85 | 5.85 | 5.85 | 5.85 | 5.85 | 5.85 | 5.85 | 5.85 | 5.85 | 5.85 | 5.85 | 5.85 | 5.85 | 5.85 | 6.85 | 6.85 | 6.85 | 6.85 | 6.85 | 6.85 | 6.85 | 6.85 | 6.85 | 6.85 | 7.85 | 7.85 | 7.85 | 7.85 | 7.85 | 7.85 | 7.85 | 7.85 | 7.85 | 7.85 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 |
| d | 大径 最大值 | 223.72 | 223.72 | 223.72 | 228.72 | 228.72 | 233.72 | 233.72 | 233.72 | 238.72 | 238.72 | 240.72 | 240.72 | 240.72 | 245.72 | 245.72 | 250.72 | 250.72 | 250.72 | 255.81 | 255.81 | 260.81 | 260.81 | 260.81 | 265.81 | 265.81 | 270.81 | 270.81 | 270.81 | 275.81 | 275.81 | 280.81 | 280.81 | 280.81 | 285.81 | 288.81 | 293.81 | 298.81 | 303.81 | 308.81 | 313.81 | 318.9 | 323.9 | 328.9 | 333.9 | 338.9 | 343.9 | 348.9 | 353.9 | 358.9 | 363.9 | 368.9 | 373.9 | 378.9 | 383.9 | 390.9 | 400.9 | 411 | 421 | 431 | 441 | 451 | 461 | 471 | 481 | 486 | 496 | 506.5 | 516.5 | 526.5 | 536.5 | 546.5 | 556.5 | 566.5 | 576.5 | 621.5 | 571.5 | 716.5 | 766.5 | 812 | 862 | 902 | 952 |
| d | 大径 最小值 | 221.3 | 221.3 | 221.3 | 226.3 | 226.3 | 231.3 | 231.3 | 231.3 | 236.3 | 236.3 | 238.3 | 238.3 | 238.3 | 243.3 | 243.3 | 248.3 | 248.3 | 248.3 | 253 | 253 | 258 | 258 | 258 | 263 | 263 | 268 | 268 | 268 | 273 | 273 | 278 | 278 | 278 | 283 | 286 | 291 | 296 | 301 | 306 | 311 | 316 | 321 | 326 | 331 | 336 | 341 | 346 | 351 | 356 | 361 | 366 | 371 | 376 | 381 | 388 | 398 | 408 | 418 | 428 | 438 | 448 | 458 | 468 | 478 | 483 | 493 | 502 | 512 | 522 | 532 | 542 | 552 | 562 | 572 | 617 | 567 | 712 | 762 | 806 | 856 | 896 | 946 |
| d1 | min | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 9 | 9 | 9 | 9 | 9 | 9 |
该标准（QIB/IND 471/D1400/A）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械锁紧
核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位
主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
